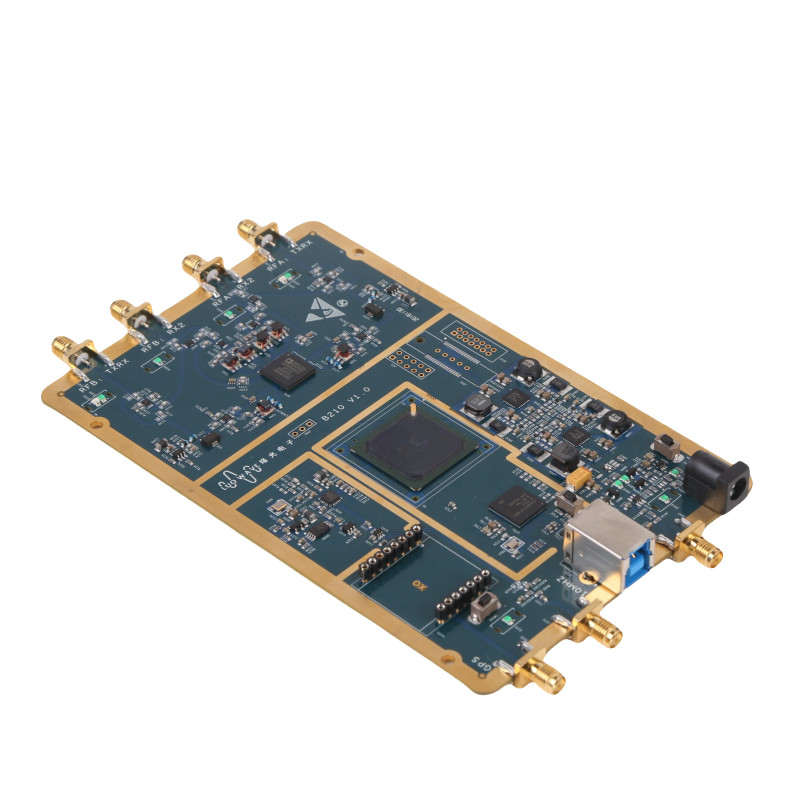

USRP-LW B210-I ArtixTM 7 100T FPGA 70MHz-6GHz محدوده فرکانس 56MHz پهنای باند 2T2R USRP SDR

USRP-LW B210-I ArtixTM 7 100T FPGA 70MHz-6GHz محدوده فرکانس 56MHz پهنای باند 2T2R USRP SDR

نام تجاری:	Luowave
شماره مدل:	USRP-LW B210-I
قیمت:	$1,200.00

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

Connector:

USB3.0

FPGA:

Artix™ 7 100G FPGA

Weight:

0.11Kg

Size:

17.2*10 cm

برجسته کردن:

2T2R USRP-LW B210-I,70MHz-6GHz USRP-LW B210-I,ArtixTM 7 100T USRP-LW B210-I

70MHz-6GHz USRP-LW B210-I

Artix™ 7 100T USRP-LW B210-I

توضیحات محصول

مرور کلی

The USRP-LW B210-I is a highly integrated, 2T2R transceiver-capable industrial-grade universal software-defined radio equipment with multiple frameworks via the open-source USRP Hardware Driver (UHD) یک دستگاه رادیویی جهانی که با نرم افزار تعریف شده است و دارای قابلیت های بسیار بالایی برای انتقال اطلاعات از طریق شبکه های اجتماعی و شبکه های اجتماعی است.,این یک Xilinx Artix قابل برنامه ریزی داردTMبا AD9361 RF فرونت اند، USRP-LW B210-I می تواند حداکثر پهنای باند زمان واقعی 56MHz را ارائه دهد.

ویژگی ها

دو فرستنده، محدوده RF از ۷۰ مگاهرتز تا ۶ گژه
حداکثر پهنای باند زمان واقعی 56 مگاهرتز
منبع باز UHD از انواع چارچوب ها پشتیبانی می کند.
زنجیره های سیگنال دوگانه با استفاده از AD9361 قابلیت MIMO منسجم را فراهم می کنند.
USB3.0 حداکثر ظرفیت انتقال ۶۱٫۴۴ msps را فراهم می کند
پشتیبانی از XILINX VIVADO version up to 2019.2

ابزار توسعه پشتیبانی شده

رادیو گنو
ماتلاب
UHD
مشاهده آزمایشگاهی

مشخصات

ورودی ولتاژ DC	6 ولت	GPS Lock TCXO دقت	<1ppb
نرخ نمونه گیری ADC (حداکثر)	61.44 MSps	آینه برداری تک طرفه	-40 تا 50 ديسيبليك
نرخ نمونه گیری ADC (حداکثر)	61.44 MSps	LO Rejection ((1GHz)	-40 تا 50 ديسيبليك
قطعنامه ADC	12 بیت	1 گيگاهرتز Phase Noise	-۱۰۲ دی بی سی/هرتز@۱۰ کیلوهرتز
ADC پهن باند SFDR	۷۸ دی بی سی	صداي فازي 5 گيگاهرتز	-91دبي سي/هرتز@10کلو هرتز
نرخ نمونه گیری DAC	61.44 MSps	قدرت خروجی	16 دسیبل
قطعنامه DAC	12 بیت	IIP3	-20دبلم
حداکثر نرخ انتقال با میزبان (16b)	61.44 MSps	رقم سر و صدا	<8.5dB
دقت نوسانگر محلی	±2.0ppm	بازکن GPS TCXO Accuracy	±75ppb
پردازنده (فقط برای شاسی)	-آره.	حافظه (فقط برای شاسی)	16G
ولتاژ (فقط برای شاسی)	220 ولت	Current ((only for Chassis) فقط برای شاسی	3A مکس
اندازه	A7 100T: 0.11 کیلوگرم	وزن	A7 100T: 17.2*10 سانتی متر

مقایسه USRP SDR

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (ماژول)	USRP-LW B205 (کارت)
عکس
محدوده فرکانس	DC-6GHz	3MHz-6GHz	10MHz-6GHz	DC-6GHz	70MHz-6GHz
تابلو دخترانه RF	از دو تا هیئت مدیره حمایت کنید	دو صفحه دختر ساخته شده (غیر قابل تعویض)	دو صفحه دختر ساخته شده (غیر قابل تعویض)	پشتيباني از يک دختر	بدون پشتیبانی
حداکثر پهنای باند	هرکدام 160MHz	هرکدام 200MHz	هرکدام 100MHz	عرض 8 بیت:هرکدام 80 مگاهرتز عرض 16 بیت:هرکدام 25MHz	هرکدام 56MHz
کانال نه	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC ها: ADS62P48 14 بت، نرخ نمونه گیری قابل تنظیم: 18432، 200 MS/s DAC: AD9146 16 بیتی، حداکثر سرعت نمونه گیری 800 MS/s	ADCs:AD9695B نرخ نمونه گیری قابل تنظیم 14 بیتی: 200، 245.76 و 250 MS/s DACs:DAC37J82 16 بیتی، نرخ نمونه گیری قابل تنظیم: 200، 245.76 و 250 MS/s	AD9371 ADC: 16 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s DACs: 14 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s	ADCs:ADS62P42 14 بیتی 100MS/s DACs:AD9777 16 بیتی 400MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s
مدل FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
رابط داده	گيج بندرپورت 10GbE PCIE x4	گيج بندرپورت 10GbE QSFP ((2*10G) ،A-USB، ميكروآمريكا	گيج بندرپورت 10GbE A-USB، میکرو USB	پورت گيگابيت اترنت	پورت اترنت، USB20	USB30
اندازه (ملی متر)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
قیمت واحد	9999	23999	17999	3699	5999	2199	2199	599

ما کي هستيم؟

عرضه کننده پیشرو تجهیزات رادیویی و راه حل های نرم افزاری چین از سال 2012 ، محصولات فروش گرم شامل:

USRP-LW SDR ماژولار، تابلو های دختر RF
SDR-LW یکپارچه
محصولات سری COUNTER-UAV

USRP-LW B210-I ArtixTM 7 100T FPGA 70MHz-6GHz محدوده فرکانس 56MHz پهنای باند 2T2R USRP SDR 8

چرا ما

USRP-LW B210-I ArtixTM 7 100T FPGA 70MHz-6GHz محدوده فرکانس 56MHz پهنای باند 2T2R USRP SDR 9

با ما تماس بگير

لطفاً اگر به اطلاعات بیشتری نیاز دارید، با من تماس بگیرید.

اسکایپ: 86--18062514745

ایمیل:chen@luowave.com
