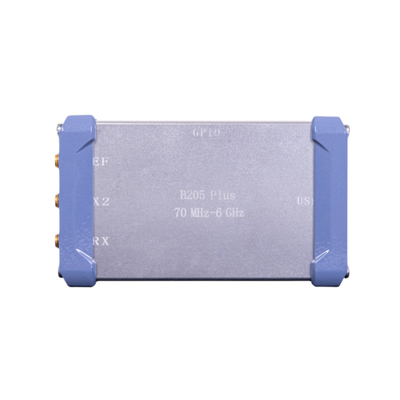

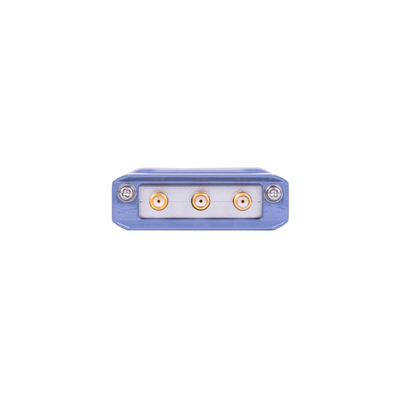

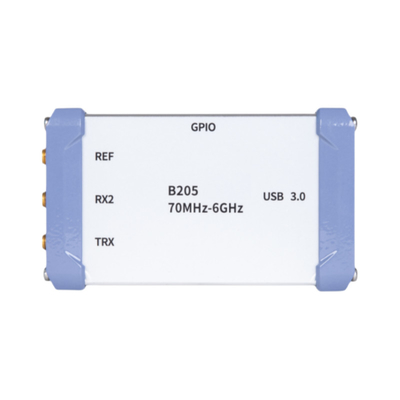

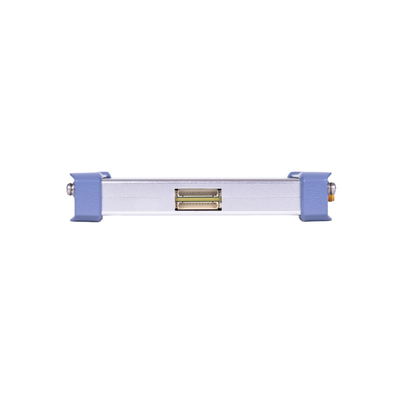

USRP-LW B205 Spartan-6 FPGA محدوده فرکانس 70 MHz-6 GHz، پهنای باند 56 MHz

Name: USRP-LW B205 Spartan-6 FPGA محدوده فرکانس 70 MHz-6 GHz، پهنای باند 56 MHz
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205
Price: 325.00 USD
Availability: InStock

نام تجاری:	Luowave
شماره مدل:	USRP-LW B205
قیمت:	$1,650.00

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

1T1R

Connector:

USB3.0

FPGA:

Spartan-6 FPGA

Weight:

0.115Kg

Size:

9.7 × 6.1 × 1.6cm

برجسته کردن:

70 MHz-6 GHz USRP SDR,پهنای باند ۵۶ مگاهرتز USRP SDR,1T1R USRP SDR

56 MHz Bandwidth USRP SDR

1T1R USRP SDR

توضیحات محصول

مرور کلی

USRP-LW B205 یک پلت فرم کامپکت و صنعتی برای رادیو تعریف شده با نرم افزار (SDR) است.برنامه ریزی Xilinx Spartan-6 FPGA اختیاری و از مدار یکپارچه ADI AD9364 RF برای انتقال آن استفاده می کند، که باعث می شود یک فرستنده 1T1R مقرون به صرفه باشد.

ویژگی ها

محدوده فرکانس RF 70MHz-6GHz را پوشش می دهد
پشتیبانی از حداکثر پهنای باند زمان واقعی 56MHz، نرخ نمونه گیری مرجع 61.44MS/s
برنامه نویسی Xilinx Spartan-6 FPGA اختیاری
UHD منبع باز از چارچوب های مختلف پشتیبانی می کند
نیاز به پشتیبانی از نسخه UHD 4.0 یا جدیدتر درایور
پشتیبانی از اتصال USB 3.0 با سرعت بالا، منبع برق USB
قابلیت های عیب یابی GPIO و JTAG
پشتیبانی از ساعت مرجع 10 مگاهرتز یا همگام سازی PPS
پشتیبانی از Xilinx VIVADO/2019.2 و نسخه های قبلی
ایده آل برای آموزش، تحقیق و برنامه های ارتباطی بی سیم سبک

ابزار توسعه پشتیبانی شده

رادیو گنو
ماتلاب
UHD
مشاهده آزمایشگاهی

مشخصات

ورودی ولتاژ DC	5 ولت	نرخ نمونه گیری ADC (حداکثر)	61.44 MSps
IIP3	-21دبلم	قطعنامه ADC	۱۲ بیت
قدرت خروجی	>10dBm	نرخ نمونه گیری DAC	61.44 MSps
رقم سر و صدا	<8.5dB	قطعنامه DAC	۱۲ بیت
دقت نوسانگر محلی	±2.0ppm	حداکثر نرخ انتقال با میزبان (16b)	61.44 MSps
اندازه	spartan6: 9.7 × 6.1 × 1.6 سانتی متر	وزن	اسپارتان6: 0.115kg

مقایسه USRP SDR

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (ماژول)	USRP-LW B205 (کارت)
عکس
محدوده فرکانس	DC-6GHz	3MHz-6GHz	10MHz-6GHz	DC-6GHz	70MHz-6GHz
تابلو دخترانه RF	از دو تا هیئت مدیره حمایت کنید	دو صفحه دختر ساخته شده (غیر قابل تعویض)	دو صفحه دختر ساخته شده (غیر قابل تعویض)	پشتيباني از يک دختر	بدون پشتیبانی
حداکثر پهنای باند	هرکدام 160MHz	هرکدام 200MHz	هرکدام 100MHz	عرض 8 بیت:هرکدام 80 مگاهرتز عرض 16 بیت:هرکدام 25MHz	هرکدام 56MHz
کانال نه	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC ها: ADS62P48 14 بت، نرخ نمونه گیری قابل تنظیم: 18432، 200 MS/s DAC: AD9146 16 بیتی، حداکثر سرعت نمونه گیری 800 MS/s	ADCs:AD9695B نرخ نمونه گیری قابل تنظیم 14 بیتی: 200، 245.76 و 250 MS/s DACs:DAC37J82 16 بیتی، نرخ نمونه گیری قابل تنظیم: 200، 245.76 و 250 MS/s	AD9371 ADC: 16 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s DACs: 14 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s	ADCs:ADS62P42 14 بیتی 100MS/s DACs:AD9777 16 بیتی 400MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s
مدل FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
رابط داده	گيج بندرپورت 10GbE PCIE x4	گيج بندرپورت 10GbE QSFP ((2*10G) ،A-USB، ميكروآمريكا	گيج بندرپورت 10GbE A-USB، میکرو USB	پورت گيگابيت اترنت	پورت اترنت، USB20	USB30
اندازه (ملی متر)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
قیمت واحد	9999	23999	17999	3699	5999	2199	2199	599
