Ettus USRP E320 سازگار.

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

برجسته کردن:

12 بیتی ADC/DAC USRP-LW E320,6 گیگاهرتز USRP-LW E320,2T2R USRP-LW E320

6 GHz USRP-LW E320

2T2R USRP-LW E320

توضیحات محصول

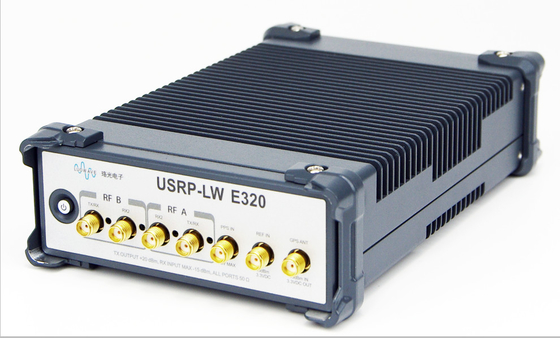

USRP-LW E320 یک دستگاه رادیویی تعریف شده نرم افزاری (SDR) با عملکرد بالا است که شامل ارتقاء بهینه در پردازش جریان، همگام سازی، ادغام،بازیابی خطا، و قابلیت های مدیریت از راه دور.

ویژگی ها

خط جلو RF:مجهز به گیرنده RF AD9361 که از پیکربندی 2×2 MIMO پشتیبانی می کند
محدوده فرکانس:از ۷۰ تا ۶ گیگاهرتز با پهنای باند لحظه ای تا ۵۶ میگاهرتز
واحد پردازش:Xilinx Zynq-7045 SoC ترکیبی از شتاب FPGA و پردازنده دو هسته ای ARM برای حالت عملکرد مستقل یا همکاری

ابزار توسعه پشتیبانی شده

رادیو گنو
ماتلاب
C/C++
پایتون
"ویوادو"

مشخصات

پارامتر RF		منبع برق
IIP3 (در NF معمولی)	-20 دی سی ام	جریان ولتاژ ورودی DC	10-14 V,3 A
حداکثر قدرت خروجی	>10 دی سی بی ام	حداکثر مصرف برق	30 وات
رقم سر و صدا گیرنده	<8.5 دی سی بی	اندازه
پارامترهای ماژول کنورتر		اندازه	173 × 106 × 45 میلی متر
نرخ نمونه گیری ADC (حداکثر)	61.44 MSps	محیط کار
قطعنامه ADC	12 بیت	محدوده دمای عملیاتی	0 تا 45 درجه سانتیگراد
نرخ نمونه گیری DAC	61.44 MSps	محدوده دمای ذخیره سازی	-40 تا 85 درجه سانتیگراد
قطعنامه DAC	12 بیت	محدوده رطوبت عملیاتی	10 تا 90 درصد
حداکثر میزان نمونه گیری PC میزبان	61.44MS/s	محدوده رطوبت ذخیره سازی	۵ تا ۹۵ درصد

مقایسه USRP SDR

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (ماژول)	USRP-LW B205 (کارت)
عکس
محدوده فرکانس	DC-6GHz	3MHz-6GHz	10MHz-6GHz	DC-6GHz	70MHz-6GHz
تابلو دخترانه RF	از دو تا هیئت مدیره حمایت کنید	دو صفحه دختر ساخته شده (غیر قابل تعویض)	دو صفحه دختر ساخته شده (غیر قابل تعویض)	پشتيباني از يک دختر	بدون پشتیبانی
حداکثر پهنای باند	هرکدام 160MHz	هرکدام 200MHz	هرکدام 100MHz	عرض 8 بیت:80 مگاهرتز عرض 16 بیت:25MHz	هرکدام 56MHz
کانال نه	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC ها: ADS62P48 14 بت، نرخ نمونه گیری قابل تنظیم: 18432، 200 MS/s DAC: AD9146 16 بیتی، حداکثر سرعت نمونه گیری 800 MS/s	ADCs:AD9695B نرخ نمونه گیری قابل تنظیم 14 بیتی: 200، 245.76 و 250 MS/s DACs:DAC37J82 16 بیتی، نرخ نمونه گیری قابل تنظیم: 200، 245.76 و 250 MS/s	AD9371 ADC: 16 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s DACs: 14 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s	ADCs:ADS62P42 14 بیتی 100MS/s DACs:AD9777 16 بیتی 400MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s
مدل FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
رابط داده	گيج بندرپورت 10GbE PCIE x4	گيج بندرپورت 10GbE QSFP ((2*10G) ،A-USB، ميكروآمريكا	گيج بندرپورت 10GbE A-USB، میکرو USB	پورت گيگابيت اترنت	پورت اترنت، USB20	USB30
اندازه (ملی متر)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
قیمت واحد	9999	23999	17999	3699	5999	2199	2199	599

ما کي هستيم؟

عرضه کننده پیشرو تجهیزات رادیویی و راه حل های نرم افزاری چین از سال 2012 ، محصولات فروش گرم شامل:

USRP-LW SDR ماژولار، تابلو های دختر RF
SDR-LW یکپارچه
محصولات سری COUNTER-UAV

Ettus USRP E320 سازگار. 8

چرا ما

Ettus USRP E320 سازگار. 9

با ما تماس بگير

لطفاً اگر به اطلاعات بیشتری نیاز دارید، با من تماس بگیرید.

اسکایپ: 86--18062514745

ایمیل:chen@luowave.com
