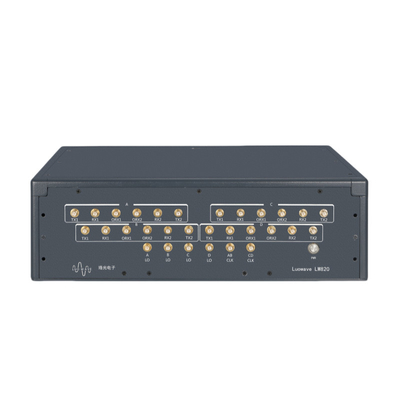

Luowave LW820 یک دستگاه هماهنگ رادیویی (SDR) جهانی با عملکرد بالا با 8 کانال کاملاً توسط Wuhan Luowave Electronics Co., Ltd توسعه یافته است.ساخته شده بر اساس ADRV9009 و Xilinx UltraScale+ ZU11EG، در محدوده فرکانس 75 MHz تا 6 GHz کار می کند، با حداکثر پهنای باند لحظه ای 200 MHz در هر کانال.استفاده از مدیریت دقیق ساعت و مکانیسم های پردازش سیگنال هماهنگ، Luowave LW820 یکپارچگی فاز استثنایی و عملکرد همکاری را ارائه می دهد که آن را برای سیستم های ارتباطی بی سیم پیچیده مانند شبکه های 5G مناسب می کند.پردازش سیگنال رادار، ارتباطات ماهواره ای و جهت گیری طیف فضایی.

ویژگی ها

• در داخل Xilinx Zynq UltraScale+ MPSoC ZU11EG
• تراشه رادیویی ADRV9009 ADI، محدوده رادیویی: 75 مگاهرتز 6 گیگاهرتز
• 8 TX و 8 RX، پهنای باند فوری: تا 200 MHz در هر کانال
• همگام سازی فاز چند دستگاه: <1° انحراف انسجام فاز، پاسخگویی به الزامات سختگیرانه برای ارتباطات 5G، تشخیص رادار و سایر کاربردهای فاز بحرانی
• پشتیبانی از گسترش پهنای باند: امکان استفاده سریع از سیستم های امواج میلی متری را فراهم می کند
• رابط های با سرعت بالا: گیگابیت اترن و PCIe برای انتقال داده های با سرعت بالا
• پشتیبانی از رابط جهانی GPIO و قابلیت عیب یابی JTAG
• پشتیبانی از مرجع ساعت خارجی و مرجع زمان PPS

نمودار بلوک

محیط توسعه

پشتیبانی از چندین نرم افزار و چارچوب توسعه، از جمله GNU Radio، LabVIEW، MATLAB، و غیره،که می تواند نیازهای مختلفی را از توسعه سریع نمونه اولیه تا پردازش زمان واقعی با عملکرد بالا برآورده کند.

آزمون همگام سازی فاز

Luowave LW820 شامل 4 قطعه از ADRV9009 است. نه تنها یک مکانیسم همگام سازی چند تراشه ای دارد بلکه یک عملکرد کالیبراسیون دیجیتال را نیز ادغام می کند.که می تواند کالیبراسیون فاز را بر روی مدارهای داخلی انجام دهداین امر عملکرد همگام سازی فاز را بیشتر بهینه می کند. در سناریوهایی که تراشه های متعدد با هم کار می کنند و پردازش سیگنال پیچیده درگیر است،Luowave LW820 می تواند به طور پایدار و دقیق همگام سازی فاز را حفظ کند، پاسخگویی به الزامات سختگیرانه برنامه کاربردی برای همگام سازی فاز در ارتباطات 5G، تشخیص رادار و غیره و به طور موثر بهبود عملکرد کلی سیستم.انحراف سازگاری همگام سازی فاز می تواند به 1° برسد.
