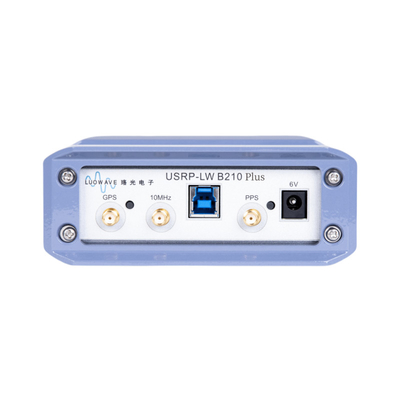

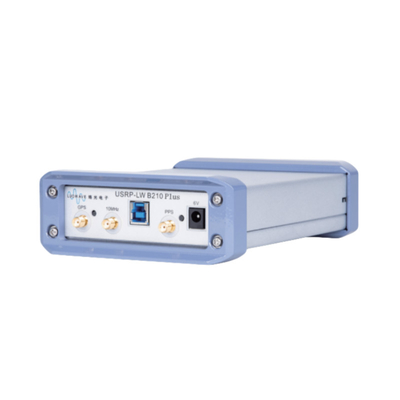

Ettus USRP B210 سازگار ArtixTM 7 200T FPGA AD9361 RF 70 MHz-6 GHz 56 MHz BW هر 2 کانال USRP دستگاه رادیویی تعریف شده نرم افزار

Name: Ettus USRP B210 سازگار ArtixTM 7 200T FPGA AD9361 RF 70 MHz-6 GHz 56 MHz BW هر 2 کانال USRP دستگاه رادیویی تعریف شده نرم افزار
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B210 Plus
Price: 126.00 USD
Availability: InStock

نام تجاری:	Luowave
شماره مدل:	USRP-LW B210 Plus
قیمت:	$2,250.00

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

محدوده فرکانس:

70 مگاهرتز -6 گیگاهرتز

Bandwidth:

56 MHz Each

Channel:

2T2R

کانکتور:

USB30

FPGA:

Artix™ 7 200G FPGA

Weight:

0.8Kg

Size:

17.9*12.7*4.8 cm

برجسته کردن:

6 گیگاهرتز USRP-LW B210 Plus,200T FPGA USRP-LW B210 Plus,2 کانال USRP-LW B210 Plus

200T FPGA USRP-LW B210 Plus

2 Channels USRP-LW B210 Plus

توضیحات محصول

مرور کلی

USRP-LW B210 Plus یک دستگاه کاملاً یکپارچه است2T2R تجهیزات رادیویی تعریف شده نرم افزاری جهانی با قابلیت گیرنده صنعتی با چارچوب های متعدد از طریق درایور سخت افزاری منبع باز USRP (UHD)، دارای یک برنامه نویسی Xilinx Artix TM 7 XC7A 200T FPGA است. با AD9361 RF ، USRP-LW B210 Plus می تواند حداکثر پهنای باند زمان واقعی 56MHz را فراهم کند.

ویژگی ها

دو گیرنده، محدوده RF از 70 MHz-6 GHz
حداکثر پهنای باند در زمان واقعی 56MHz
منبع باز UHD از انواع چارچوب ها پشتیبانی می کند.
زنجیره های سیگنال دوگانه با استفاده از AD9361 قابلیت MIMO منسجم را فراهم می کنند.
USB3.0 حداکثر ظرفیت انتقال ۶۱٫۴۴ msps را فراهم می کند
پشتیبانی از نسخه XILINX VIVADO تا سال 20192

ابزار توسعه پشتیبانی شده

رادیو گنو
ماتلاب
UHD
مشاهده آزمایشگاهی

مشخصات

ورودی ولتاژ DC	6 ولت	GPS Lock TCXO دقت	<1ppb
نرخ نمونه گیری ADC (حداکثر)	61.44 MSps	آینه سازی یک طرفه	-40/-50dBc
نرخ نمونه گیری ADC (حداکثر)	61.44 MSps	LO Rejection ((1GHz)	-40/-50dBc
قطعنامه ADC	12 بیت	1GHz Phase Noise (صدای فاز 1GHz)	-۱۰۲ دی بی سی/هرتز@۱۰ کیلوهرتز
ADC SFDR پهن باند	78dBc	صداي فازي 5 گيگاهرتز	-91دبي سي/هرتز@10کلو هرتز
نرخ نمونه گیری DAC	61.44 MSps	قدرت خروجی	16dBm
قطعنامه DAC	12 بیت	IIP3	-20دبلم
حداکثر نرخ انتقال با میزبان (16b)	61.44 MSps	رقم سر و صدا	<8.5dB
دقت نوسانگر محلی	±2.0ppm	باز کردن GPS TCXO Accuracy	±75ppb
پردازنده ((فقط برای شاسی)	-آره.	حافظه (فقط برای شاسی)	16G
ولتاژ ((فقط برای شاسی)	220 ولت	در حال حاضر ((فقط برای شاسی)	3A مکس
اندازه	0.8 کيلوگرم	وزن	17.912.74.8 سانتي متر

مقایسه USRP SDR

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (ماژول)	USRP-LW B205 (کارت)
عکس
محدوده فرکانس	DC-6GHz	3MHz-6GHz	10MHz-6GHz	DC-6GHz	70MHz-6GHz
تابلو دخترانه RF	از دو تا هیئت مدیره حمایت کنید	دو صفحه دختر ساخته شده (غیر قابل تعویض)	دو صفحه دختر ساخته شده (غیر قابل تعویض)	پشتيباني از يک دختر	بدون پشتیبانی
حداکثر پهنای باند	هرکدام 160MHz	هرکدام 200MHz	هرکدام 100MHz	عرض 8 بیت:هرکدام 80 مگاهرتز عرض 16 بیت:هرکدام 25MHz	هرکدام 56MHz
کانال نه	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC ها: ADS62P48 14 بت، نرخ نمونه گیری قابل تنظیم: 18432، 200 MS/s DAC: AD9146 16 بیتی، حداکثر سرعت نمونه گیری 800 MS/s	ADCs:AD9695B نرخ نمونه گیری قابل تنظیم 14 بیتی: 200، 245.76 و 250 MS/s DACs:DAC37J82 16 بیتی، نرخ نمونه گیری قابل تنظیم: 200، 245.76 و 250 MS/s	AD9371 ADC: 16 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s DACs: 14 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s	ADCs:ADS62P42 14 بیتی 100MS/s DACs:AD9777 16 بیتی 400MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s
مدل FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
رابط داده	گيج بندرپورت 10GbE PCIE x4	گيج بندرپورت 10GbE QSFP ((2*10G) ،A-USB، ميكروآمريكا	گيج بندرپورت 10GbE A-USB، میکرو USB	پورت گيگابيت اترنت	پورت اترنت، USB20	USB30
اندازه (ملی متر)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
قیمت واحد	9999	23999	17999	3699	5999	2199	2199	599

ما کي هستيم؟

عرضه کننده پیشرو تجهیزات رادیویی و راه حل های نرم افزاری چین از سال 2012 ، محصولات فروش گرم شامل:

USRP-LW SDR ماژولار، تابلو های دختر RF
SDR-LW یکپارچه
محصولات سری COUNTER-UAV

Ettus USRP B210 سازگار ArtixTM 7 200T FPGA AD9361 RF 70 MHz-6 GHz 56 MHz BW هر 2 کانال USRP دستگاه رادیویی تعریف شده نرم افزار 8

چرا ما

Ettus USRP B210 سازگار ArtixTM 7 200T FPGA AD9361 RF 70 MHz-6 GHz 56 MHz BW هر 2 کانال USRP دستگاه رادیویی تعریف شده نرم افزار 9

با ما تماس بگير

لطفاً اگر به اطلاعات بیشتری نیاز دارید، با من تماس بگیرید.
