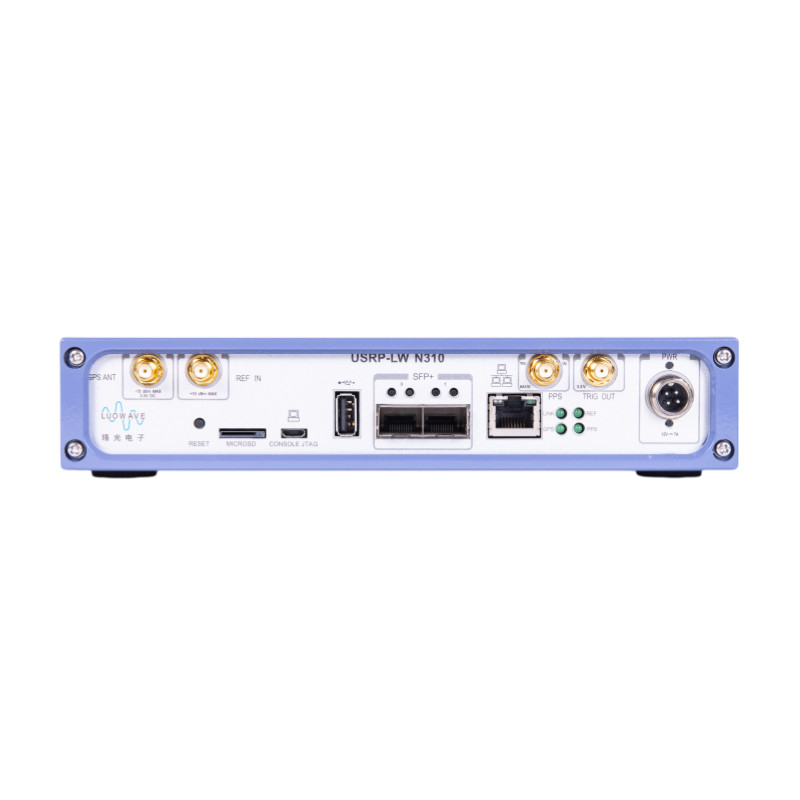

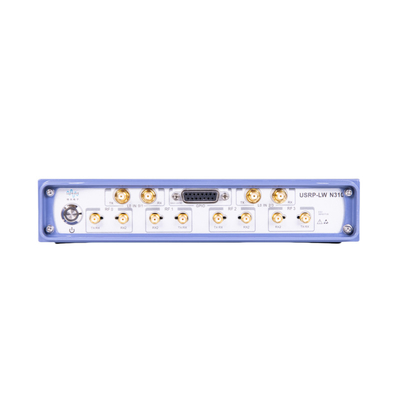

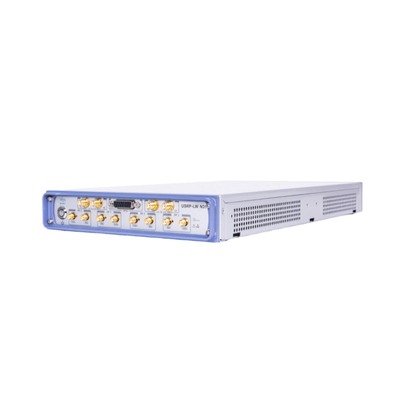

Ettus USRP N310 سازگار. 4 کانال TX / RX AD9371 RF 10 MHz-6 GHz 100 MHz BW هر XilinxZynq-7100 SoC FPGA، 2 × SFP + PortsUSRP دستگاه رادیویی تعریف شده با نرم افزار

Ettus USRP N310 سازگار. 4 کانال TX / RX AD9371 RF 10 MHz-6 GHz 100 MHz BW هر XilinxZynq-7100 SoC FPGA، 2 × SFP + PortsUSRP دستگاه رادیویی تعریف شده با نرم افزار

نام تجاری:	Luowave
شماره مدل:	USRP-LW N310
قیمت:	$19,500.00

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

محدوده فرکانس:

10 مگاهرتز -6 گیگاهرتز

Bandwidth:

100 MHz Each

Connector:

GigE Port, 10GbE Port, A-USB, micro USB

FPGA:

Xilinxzynq-7100 SOC

Weight:

3.4Kg

Size:

42.5*22*4.5CM

برجسته کردن:

XilinxZynq-7100 SoC FPGA USRP-LW,4 کانال TX/RX USRP-LW N310,10 MHz-6 GHz USRP-LW N310

4 TX/RX Channels USRP-LW N310

10 MHz-6 GHz USRP-LW N310

توضیحات محصول

مرور کلی

USRP-LW N310 یک پلت فرم رادیویی تعریف شده نرم افزاری (SDR) با قابلیت شبکه است که برای ارائه قابلیت اطمینان و تحمل خطا برای سیستم های بی سیم توزیع شده در مقیاس بزرگ طراحی شده است.در بازار فعلی SDR به عنوان یکی از محصولات با بیشترین تعداد کانال ها برجسته می شود، دارای دو گیرنده AD9371 RFIC ADI است که چهار کانال گیرنده را در یک بسته RU نیمه گسترده کامپکت ارائه می دهد. پردازنده باند پایه از Xilinx Zynq-7100 SoC استفاده می کند ،ارائه یک FPGA قابل برنامه ریزی کاربر برای پردازش در زمان واقعی و کم تاخیر، همراه با یک پردازنده دو هسته ای ARM برای عملکرد مستقل.

این دستگاه از جریان های IQ با خروجی بالا برای میزبانی رایانه های شخصی یا پردازنده های FPGA از طریق رابط های 1 GbE ، 10 GbE و Aurora از طریق پورت های SFP + دوگانه پشتیبانی می کند.این قابلیت کنترل و مدیریت شبکه های رادیویی را با فعال کردن وظایف از راه دور مانند عیب یابی ساده می کند.، به روز رسانی نرم افزار، راه اندازی مجدد، بازگرداندن تنظیمات کارخانه، تست خود و نظارت بر عملیات سیستم در هر دو کامپیوتر میزبان و پردازنده ARM.

ویژگی ها

محدوده RF از 10MHz تا 6GHz
پشتیبانی 4 ارسال و 4 دریافت، تا 100MHz پهنای باند فوری در هر کانال
پردازنده دو هسته ای ARM Cortex-A9 800MHz
ساختار Xilinx Zynq-7100 SoC FPGA
پشتیبانی از مرجع ساعت خارجی و مرجع زمان PPS
پشتیبانی از ورودی های خارجی RX LO، TX LO
پورت های SFP+ دوگانه (Gigabit Ethernet، 10 Gigabit Ethernet، Aurora)
چارچوب توسعه FPGA RFNoC
UHD311.0 یا بالاتر پشتیبانی می شود
1 پورت میکرو USB (کنسول سریال، JTAG)
1 پورت میزبان USB نوع A
لینوکس سفارشی داخلی
پشتیبانی از GNU Radio

ابزار توسعه پشتیبانی شده

رادیو گنو
ماتلاب
UHD
RFNoC

مشخصات

تعداد کانال ها	4	تعداد کانال ها	4
تنظیم مستقل	2	تنظیم مستقل	2
LO جفت اشتراک گذاری	2	LO جفت اشتراک گذاری	2
محدوده دستاوردها	0-75دبی	محدوده دستاوردها	0-65dB
قدم زدن به دست آوردن	1dB	قدم زدن به دست آوردن	1dB
حداکثر قدرت ورودی	-15دبلم	حداکثر قدرت خروجی	20دبلم
نرخ نمونه گیری	122.88,125,153.6 ((MSps)	ضوضای فاز (1GHz)	-100dBc/Hz@10kHz
نرخ نمونه گیری	122.88,125,153.6 ((MSps)	ضوضای فاز (1GHz)	-103dBc/Hz@10kHz
قطعنامه ADC	16 بیت	ورودی ولتاژ DC	12V,7A
قطعنامه DAC	14 بیت	مصرف برق	50-80W
GPSDO باز شده	0.1 ppm	اندازه	42.5×22×4.5 سانتی متر
ثبات فرکانس	0.1 ppm	اندازه	42.5×22×4.5 سانتی متر
GPSDO PPS	<8ns	وزن	3.8 کيلوگرم
دقت نسبی UTC	<8ns	وزن	3.8 کيلوگرم
ثبات تاخیر GPSDO	<+/-50μs سه ساعت 25°C	کار مستقر	0 تا 50 درجه سانتیگراد

مقایسه USRP SDR

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (ماژول)	USRP-LW B205 (کارت)
عکس
محدوده فرکانس	DC-6GHz	3MHz-6GHz	10MHz-6GHz	DC-6GHz	70MHz-6GHz
تابلو دخترانه RF	از دو تا هیئت مدیره حمایت کنید	دو صفحه دختر ساخته شده (غیر قابل تعویض)	دو صفحه دختر ساخته شده (غیر قابل تعویض)	پشتيباني از يک دختر	بدون پشتیبانی
حداکثر پهنای باند	هرکدام 160MHz	هرکدام 200MHz	هرکدام 100MHz	عرض 8 بیت:هرکدام 80 مگاهرتز عرض 16 بیت:هرکدام 25MHz	هرکدام 56MHz
کانال نه	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC ها: ADS62P48 14 بت، نرخ نمونه گیری قابل تنظیم: 18432، 200 MS/s DAC: AD9146 16 بیتی، حداکثر سرعت نمونه گیری 800 MS/s	ADCs:AD9695B نرخ نمونه گیری قابل تنظیم 14 بیتی: 200، 245.76 و 250 MS/s DACs:DAC37J82 16 بیتی، نرخ نمونه گیری قابل تنظیم: 200، 245.76 و 250 MS/s	AD9371 ADC: 16 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s DACs: 14 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s	ADCs:ADS62P42 14 بیتی 100MS/s DACs:AD9777 16 بیتی 400MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s
مدل FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
رابط داده	گيج بندرپورت 10GbE PCIE x4	گيج بندرپورت 10GbE QSFP ((2*10G) ،A-USB، ميكروآمريكا	گيج بندرپورت 10GbE A-USB، میکرو USB	پورت گيگابيت اترنت	پورت اترنت، USB20	USB30
اندازه (ملی متر)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
قیمت واحد	9999	23999	17999	3699	5999	2199	2199	599
