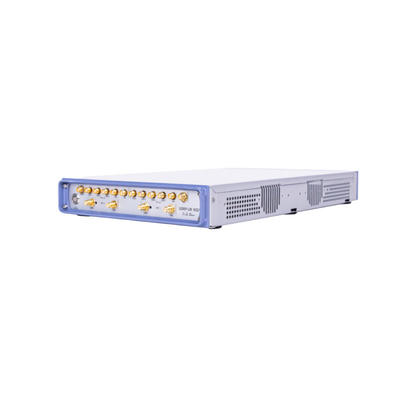

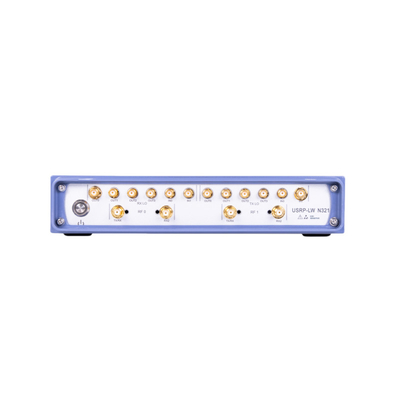

Ettus USRP N321 سازگار. 2 کانال TX / RX، RF 3 MHz-6 GHz، 200 MHz BW هر یک، 1 × QSFP +، 2 × SFP +، 1 × RJ45، USRP نرم افزار تعریف دستگاه رادیویی

Name: Ettus USRP N321 سازگار. 2 کانال TX / RX، RF 3 MHz-6 GHz، 200 MHz BW هر یک، 1 × QSFP +، 2 × SFP +، 1 × RJ45، USRP نرم افزار تعریف دستگاه رادیویی
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW N321
Price: 262.00 USD
Availability: InStock

نام تجاری:	Luowave
شماره مدل:	USRP-LW N321
قیمت:	$25,500.00

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

Frequency Range:

3 MHz-6 GHz

Bandwidth:

200 MHz Each

کانکتور:

1 × QSFP+، 2 × SFP+، 1 × RJ45

FPGA:

Xilinx Zynq-7100 SoC

Weight:

3.4Kg

Size:

38×22×4.5 CM

برجسته کردن:

6 گیگاهرتز USRP-LW N321,2 کانال TX/RX USRP-LW N321,200 MHz BW USRP-LW N321

2 TX/RX Channels USRP-LW N321

200 MHz BW USRP-LW N321

توضیحات محصول

مرور کلی

USRP-LW N321 یک پلت فرم رادیویی تعریف شده نرم افزاری (SDR) با قابلیت شبکه است که برای ارائه قابلیت اطمینان و تحمل خطا برای سیستم های بی سیم توزیع شده در مقیاس بزرگ طراحی شده است.دارای یک معماری همگام سازی انعطاف پذیر است که از یک مرجع ساعت 10 MHz و مرجع زمان PPS پشتیبانی می کند، و همچنین ورودی های خارجی TX LO و RX LO، که آن را برای سیستم عامل های آزمایش MIMO فاز منسجم مناسب می کند.

USRP-LW N321 از آخرین پیشرفت های نرم افزاری از UHD برای ساده سازی کنترل و مدیریت چندین دستگاه در شبکه استفاده می کند.از جمله عیب یابی، به روز رسانی نرم افزار، راه اندازی مجدد، تنظیم مجدد به تنظیمات کارخانه و نظارت بر عملیات سیستم.

ویژگی ها

محدوده فرکانس از 3MHz تا 6GHz
پشتیبانی 2 ارسال 2 دریافت، تا 200MHz پهنای باند فوری در هر کانال
Xilinx Zynq-7100 SoC
پردازنده دو هسته ای ARM Cortex-A9 800MHz

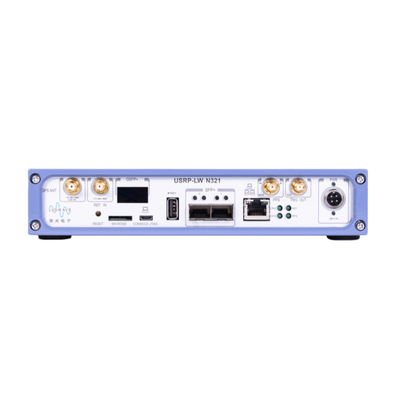

1 پورت QSFP+
۲ پورت SFP+ (۱ گیگابیت اترن، ۱۰ گیگابیت اترن، اورورا)
RJ45 ((1 GbE)
پشتیبانی از مرجع ساعت خارجی و مرجع زمان PPS
پشتیبانی از پورتهای ورودی و خروجی خارجی RX LO، TX LO
1 پورت میزبان USB از نوع A
1 پورت میکرو USB (کنسول سریال، JTAG)
درایور سخت افزاری USRP (UHD3.15.0.0 یا بعد از آن) و نسخه API نرم افزار منبع باز

ابزار توسعه پشتیبانی شده

رادیو گنو
ماتلاب
LabView
UHD

مشخصات

تعداد کانال ها	2	تعداد کانال های ارسال	2
محدوده دستاوردها را دریافت کنید	0-60dB	محدوده ي برد را انتقال بده	0-60dB
قدم به قدم به دست آوردن	1dB	قدم گرفتن را به دیگران منتقل کنید	1dB
حداکثر قدرت ورودی را دریافت کنید	-17دبلم	حداکثر قدرت خروجی را انتقال دهید	17dBm
نرخ نمونه گیری	200,245.76،250 ((MS/s)	ورودی ولتاژ DC	12V,7A
قطعنامه ADC	14 بیت	مصرف برق	۶۰ تا ۸۰ وات
قطعنامه DAC	16 بیت	GPSDO باز شده	0.1 ppm
قطعنامه DAC	16 بیت	ثبات فرکانس	0.1 ppm
GPSDO PPS	<8ns	اندازه	38×22×4.5 سانتی متر
دقت نسبی UTC	<8ns	اندازه	38×22×4.5 سانتی متر
ثبات تاخیر GPSDO	<+/-50μs سه ساعت 25°C	وزن	3.4 کيلوگرم

مقایسه USRP SDR

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (ماژول)	USRP-LW B205 (کارت)
عکس
محدوده فرکانس	DC-6GHz	3MHz-6GHz	10MHz-6GHz	DC-6GHz	70MHz-6GHz
تابلو دخترانه RF	از دو تا هیئت مدیره حمایت کنید	دو صفحه دختر ساخته شده (غیر قابل تعویض)	دو صفحه دختر ساخته شده (غیر قابل تعویض)	پشتيباني از يک دختر	بدون پشتیبانی
حداکثر پهنای باند	هرکدام 160MHz	هرکدام 200MHz	هرکدام 100MHz	عرض 8 بیت:هرکدام 80 مگاهرتز عرض 16 بیت:هرکدام 25MHz	هرکدام 56MHz
کانال نه	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC ها: ADS62P48 14 بت، نرخ نمونه گیری قابل تنظیم: 18432، 200 MS/s DAC: AD9146 16 بیتی، حداکثر سرعت نمونه گیری 800 MS/s	ADCs:AD9695B نرخ نمونه گیری قابل تنظیم 14 بیتی: 200، 245.76 و 250 MS/s DACs:DAC37J82 16 بیتی، نرخ نمونه گیری قابل تنظیم: 200، 245.76 و 250 MS/s	AD9371 ADC: 16 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s DACs: 14 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s	ADCs:ADS62P42 14 بیتی 100MS/s DACs:AD9777 16 بیتی 400MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s
مدل FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
رابط داده	گيج بندرپورت 10GbE PCIE x4	گيج بندرپورت 10GbE QSFP ((2*10G) ،A-USB، ميكروآمريكا	گيج بندرپورت 10GbE A-USB، میکرو USB	پورت گيگابيت اترنت	پورت اترنت، USB20	USB30
اندازه (ملی متر)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
قیمت واحد	9999	23999	17999	3699	5999	2199	2199	599
