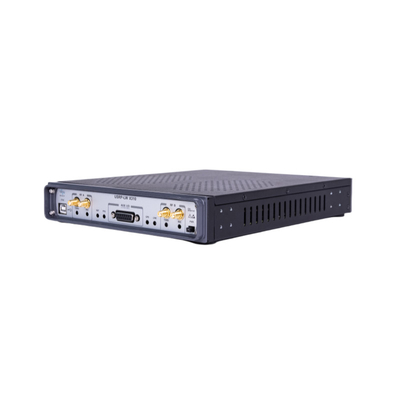

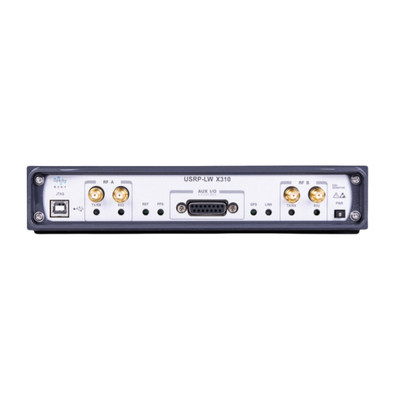

USRP-LW X310∙ 2 کانال TX/RX، RF DC-6GHz، 160MHz BW هر، 2 × SFP +، 1 × PCIE BUS، USRP نرم افزار تعریف دستگاه رادیویی

Name: USRP-LW X310∙ 2 کانال TX/RX، RF DC-6GHz، 160MHz BW هر، 2 × SFP +، 1 × PCIE BUS، USRP نرم افزار تعریف دستگاه رادیویی
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW X310
Price: 255.00 USD
Availability: InStock

نام تجاری:	Luowave
شماره مدل:	USRP-LW X310
قیمت:	$10,500.00

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

محدوده فرکانس:

DC-6GHz

پهنای باند:

هر کدام 160 مگاهرتز

کانکتور:

2 × SFP+، 1 * PCle x4 BUS

FPGA:

Xilinx Kintex-7 XC7K410T

وزن:

2.5 کیلوگرم

اندازه:

29*22.5*4.5 سانتی متر

برجسته کردن:

160 MHz BW USRP-LW X310,PCIE BUS USRP-LW X310,2 کانال TX/RX USRP-LW X310

PCIE BUS USRP-LW X310

2 TX/RX Channels USRP-LW X310

توضیحات محصول

مرور کلی

USRP-LW X310 یک پلت فرم رادیویی تعریف شده نرم افزاری (SDR) با عملکرد بالا و نسل بعدی است که برای تحقیقات و توسعه رادیویی نرم افزاری پیچیده طراحی شده است.هسته پردازش دیجیتال آن توسط Xilinx Kintex-7 410T FPGA پشتیبانی می شودFPGA با اجزای ضروری برای تبدیل دیجیتال (DDC) از پیش پیکربندی شده است.تبدیل دیجیتال (DUC)، تنظیم فرکانس دقیق و سایر قابلیت های پیشرفته DSP از طریق چارچوب UHD.

Developers can harness the extensive computational capabilities of the Kintex-7 FPGA alongside the RFNoC (RF Network-on-Chip) development framework to design and implement custom DSP modules tailored to specific application requirements.

ویژگی ها

دو اسلات تابلو با پهنای باند گسترده RF
انتخاب تابلو های دخترانه شامل DC تا 6 GHz و 160 MHz BW است.
Xilinx Kintex-7 XC7K410T FPGA برای پردازش سیگنال دیجیتال
14 بیت 200 MS/s ADC و 16 بیت 800 MS/s DAC
پی سی ال ای، رابط های دوگانه 10G، دوگانه 1G با سرعت بالا
فاکتور شکل 1U نیمه گسترده برای استفاده از دسکتاپ یا قرار دادن در قفسه
نیاز به UHD 3.9.2 یا پشتیبانی از نسخه جدید تر درایور
سازگاری RFNoC و GNU Radio

ابزار توسعه پشتیبانی شده

رادیو گنو
ماتلاب
LabView
UHD

مشخصات

ورودی ولتاژ DC	12 ولت	آینه سازی یک طرفه / رد LO (با همراهی با UBX-LW 160)	-35/50دبليو سي
مصرف برق	۴۵ وات	1GHz@10KHz Phase Noise (صدای فاز 1GHz@10KHz)	-108 دی سی بی/هرتز
نرخ نمونه گیری ADC (حداکثر)	200 MSPS	3.6GHz@10KHz فاز سر و صدا	-102 دی سی بی/هرتز
قطعنامه ADC	14 بیت	قدرت خروجی 1GHz	20دبلم
نرخ نمونه گیری DAC	800 MSPS	2قدرت خروجی.4GHz	20دبلم
قطعنامه DAC	16 بیت	5قدرت خروجی.8GHz	7dBm
حداکثر انتقال	200 MSPS	IIP3	0dB
نرخ با میزبان (16b)	200 MSPS	IIP3	0dB
دقت نوسانگر محلی	2.5 ppm	رقم سر و صدا	8dB
دقت GPSDO باز شده	20ppb	وزن	2.5 کيلوگرم
اندازه	2922.54.5 سانتی متر

اسناد

نکات برجسته

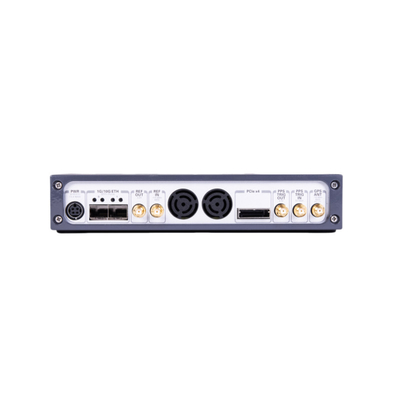

طراحی رابط کاربری چندگانه با سرعت بالا

USRP-LW X310 طیف وسیعی از رابط های با سرعت بالا را برای انتخاب ارائه می دهد. بسته به سناریوهای کاربردی مختلف، مانند آنهایی که نیاز به پهنای باند گسترده و تاخیر کم دارند،یا پردازش چند گره ای، و غیره، گزینه های رابط مختلف را فراهم می کند.

USRP-LW X310∙ 2 کانال TX/RX، RF DC-6GHz، 160MHz BW هر، 2 × SFP +، 1 × PCIE BUS، USRP نرم افزار تعریف دستگاه رادیویی 0

برنامه نویسی قابل استفاده از FPGA با عملکرد بالا (XC7K410T)

Kintex 7-410T FPGA مزایای پارامتری قابل توجهی را ارائه می دهد، که ارزش قابل توجهی را به عملکرد آن می دهد.ارائه قابلیت های پردازش سیگنال قوی برای مدیریت کارآمد الگوریتم های ارتباطی پیچیده (مانند OFDM و MIMO)دوم، 16 گیرنده با سرعت بالا با سرعت 12.5 گیگابایت در ثانیه از انتقال چند کانال داده با سرعت بالا پشتیبانی می کنند.پاسخگویی به نیازهای پردازش سیگنال در زمان واقعی.

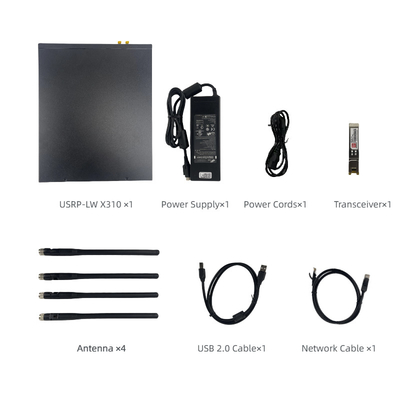

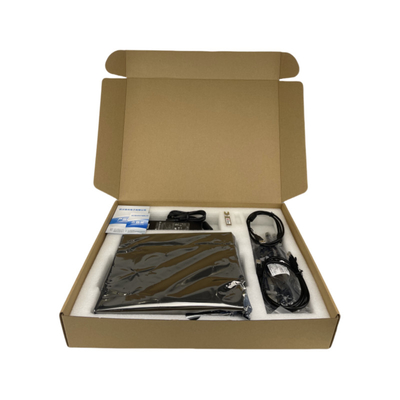

لیست بسته بندی

USRP-LW X310∙ 2 کانال TX/RX، RF DC-6GHz، 160MHz BW هر، 2 × SFP +، 1 × PCIE BUS، USRP نرم افزار تعریف دستگاه رادیویی 2

مقایسه USRP SDR

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (ماژول)	USRP-LW B205 (کارت)
عکس
محدوده فرکانس	DC-6GHz	3MHz-6GHz	10MHz-6GHz	DC-6GHz	70MHz-6GHz
تابلو دخترانه RF	از دو تا هیئت مدیره حمایت کنید	دو صفحه دختر ساخته شده (غیر قابل تعویض)	دو صفحه دختر ساخته شده (غیر قابل تعویض)	پشتيباني از يک دختر	بدون پشتیبانی
حداکثر پهنای باند	هرکدام 160MHz	هرکدام 200MHz	هرکدام 100MHz	عرض 8 بیت:80 مگاهرتز عرض 16 بیت:25MHz	هرکدام 56MHz
کانال نه	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC ها: ADS62P48 14 بت، نرخ نمونه گیری قابل تنظیم: 18432، 200 MS/s DAC: AD9146 16 بیتی، حداکثر سرعت نمونه گیری 800 MS/s	ADCs:AD9695B نرخ نمونه گیری قابل تنظیم 14 بیتی: 200، 245.76 و 250 MS/s DACs:DAC37J82 16 بیتی، نرخ نمونه گیری قابل تنظیم: 200، 245.76 و 250 MS/s	AD9371 ADC: 16 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s DACs: 14 بیتی، نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s	ADCs:ADS62P42 14 بیتی 100MS/s DACs:AD9777 16 بیتی 400MS/s	AD9361 ADCs:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s
مدل FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
رابط داده	گيج بندرپورت 10GbE PCIE x4	گيج بندرپورت 10GbE QSFP ((2*10G) ،A-USB، ميكروآمريكا	گيج بندرپورت 10GbE A-USB، میکرو USB	پورت گيگابيت اترنت	پورت اترنت، USB20	USB30
اندازه (ملی متر)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
قیمت واحد	9999	23999	17999	3699	5999	2199	2199	599

تابلو های رادیویی سازگار

P/N	توضیحات	عکس
LFRX/LFTX-LW	محدوده فرکانس 0-30MHz، 30MHz BW
WBX-LW 40/120	دامنه فرکانس 50MHz-2.2GHz، 40MHz/120MHz BW
SBX-LW 40/120	محدوده فرکانس 400 MHz - 4.4GHz، 40MHz/120MHz BW
UBX-LW 40/60	محدوده فرکانس 10 مگاهرتز تا 6 مگاهرتز، 40 مگاهرتز/160 مگاهرتز BW
TwinRX-LW	محدوده فرکانس 10MHz-6GHz، 80MHz BW
