USRP-LW N321♫♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪

USRP-LW N321♫♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪♪

نام تجاری:	Luowave
شماره مدل:	N321
مقدار تولیدی:	1 قطعه
قیمت:	USD
زمان تحویل:	کالاهای نقطه ای یا 30 روزه
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

Gain range:

-16 ~ 34

Frequency Range：:

3MHz-6GHz

Bandwidth::

200MHz per channel

Maximum input power:

-15 dBm

FPGA::

Xilinx Zynq-7100 SoC

Sample rate:

200，245.76，250 MS/s

جزئیات بسته بندی:

جعبه کاغذ \ کارتن کاغذی

قابلیت ارائه:

1 قطعه

برجسته کردن:

DC 6V نرم افزار جهانی رادیو جانبی

DC 6V نرم افزار جانبی رادیو

DC 6V usrp n321

توضیحات محصول

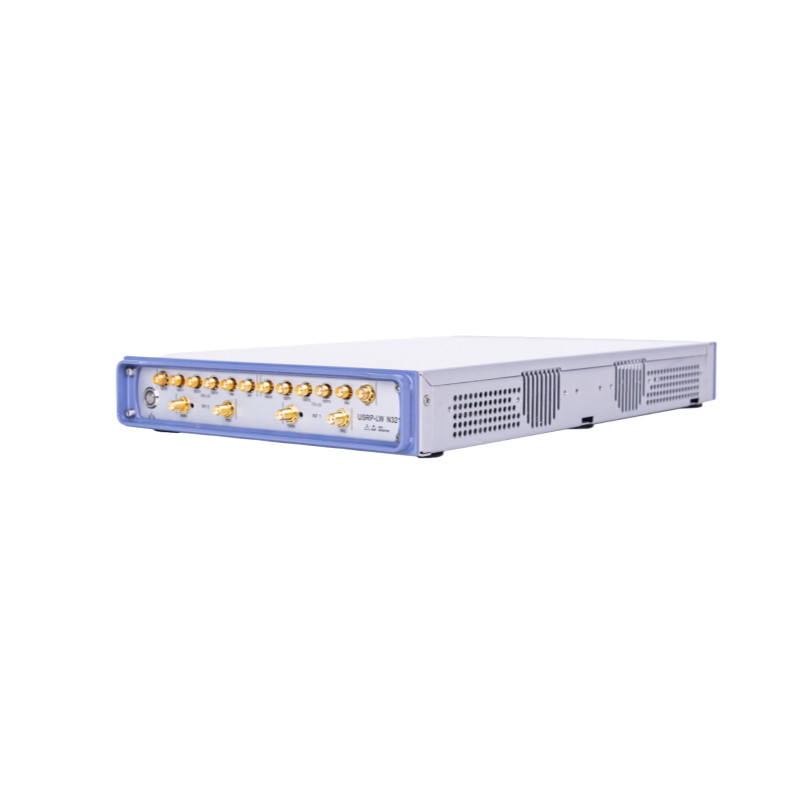

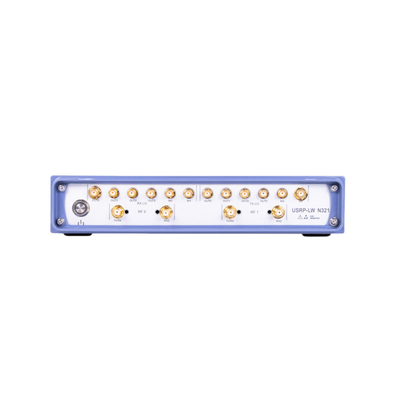

دستگاه رادیویی نرم افزاری جهانی USRP-LW N321

خلاصه ی محصول

USRP-LW N321 یک SDR با عملکرد بالا است که 2 کانال RX و 2 کانال TX را در یک اندازه RU نصف عرض فراهم می کند.هر کانال می تواند حداکثر 200 MHz پهنای باند فوری را فراهم کند و طیف فرکانسی گسترده ای از 3 MHz تا 6 GHz را پوشش دهد.. پردازنده باند پایه از Xilinx Zynq-7100 SoC برای ارائه یک FPGA قابل برنامه ریزی کاربر استفاده می کند. این دو پورت SPF + و یک پورت QSFP + دارد ، از رابط های 1 GbE ، 10 GbE و Aurora پشتیبانی می کند ،و می تواند جریان بالا IQ خروجی به میزبان PC یا FPGA coprocessorمعماری همگام سازی انعطاف پذیر از مرجع ساعت 10 مگاهرتز ، مرجع زمان PPS ، ورودی TX و RX LO خارجی و GPSDO پشتیبانی می کند ، که می تواند بستر آزمایش MIMO منسجم فاز را درک کند.

ویژگی های اصلی

استفاده قابل اعتماد و مقاوم به خطا
قابلیت های مدیریت از راه دور
عملکرد مستقل (شامل) یا میزبان (برنامه شبکه)
به طور کامل یکپارچه و جمع آوری شده (USRP N321 از کارت های دختر قابل تعویض پشتیبانی نمی کند)
محدوده فرکانس 3 مگاهرتز تا 6 گگاهرتز
حداکثر 200 مگاهرتز پهنای باند لحظه ای در هر کانال
2RX,2TX
بانک فیلتر RX,TX
ADC 14 بیتی، DAC 16 بیتی
سرعت ساعت استاد:200,245.76250 MS / s
Xilinx Zynq-7100 SoC
پردازنده دو هسته ای ARM Cortex-A9 800 MHz

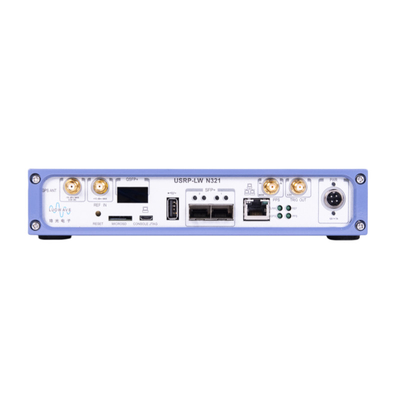

1 پورت QSFP+
۲ پورت SFP+ (۱ گیگابیت اترن، ۱۰ گیگابیت اترن، اورورا)
RJ45 ((1 GbE)
مرجع ساعت
زمان مرجع PPS
پورتهای ورودی و خروجی خارجی RX LO، TX LO
GPSDO داخلی
1 پورت USB نوع A
1 پورت میکرو USB (کنسول سریال، JTAG)
ساعت نگهبان
OpenEmbedded لینوکس
درایور سخت افزاری USRP (UHD3.15.0.0 یا بالاتر) و نسخه API نرم افزار منبع باز
چارچوب توسعه RFNoCTM FPGA

شاخص فنی:

دسته بندی پارامتر	مقدار عددی	واحد	دسته بندی پارامتر	مقدار عددی	واحد
پذیرش			پرتاب
تعداد کانال ها	2	-	تعداد کانال ها	2	-
محدوده دستاوردها	-16 ~ 34	دی بی	محدوده دستاوردها	-30 تا 25	دی بی
دستاوردهاي زيادي	1	دی بی	دستاوردهاي زيادي	1	دی بی
حداکثر قدرت ورودی	-15	دی بی ام	حداکثر قدرت ورودی	-15	دی بی ام
بانک فیلتر	450 ~ 760	مگاهرتز	بانک فیلتر	450 ~ 650	مگاهرتز
	760 ~ 1100			650 ~ 1000
	1100 ~ 1410			1000 ~ 1350
	1410 ~ 2050			1350 ~ 1900
	2050 ~ 3000			1900 ~ 3000
	3000 ~ 4500			3000 ~ 4100
	4500 ~ 6000			4100 ~ 6000
یک محدوده فرکانس نوسانگر محلی خارجی می تواند ورودی	0.45 ~ 6	گاهرتز	یک محدوده فرکانس نوسانگر محلی خارجی می تواند ورودی	0.45 ~ 6	گاهرتز
زمان تنظیم	245	ما	زمان تنظیم	245	ما
زمان تغییر TX/RX	750	ما	زمان تغییر TX/RX	750	ما
عملکرد تبدیل و ساعت			قدرت
میزان نمونه گیری	200,245.76,250	کشورهای عضو	ولتاژ ورودی DC	12,7	V,A
رزولوشن ADC	14	تکه ها	مصرف برق	60 تا 80	W
رزولوشن DAC	16	تکه ها	خواص فیزیکی
			اندازه	380×220×45	mm
ثبات فرکانس GPSDO قفل نشده	0.1	ppm	وزن	3.4	کیلوگرم
GPSDO PPS نسبت به دقت UTC	<8	ns	الزامات محیط عملیاتی
ثبات تاخیر GPSDO	<+/-50	ما	محدوده عملیاتی ثابت	0 تا 50	°C

	3	ساعت ها

	25	°C	محدوده دمای ذخیره سازی	-40 ~ 70	°C
