لینک 11 تاکتیکی زنجیره فرماندهی سیستم شبیه سازی

سیستم شبیه‌سازی فرماندهی زنجیره تاکتیکی Link11 مبتنی بر نرم‌افزار متن‌باز GNURadio و MATLAB است که برای عملکرد بی‌عیب و نقص روی همه مدل‌های سری SDR-LW همه کاره طراحی شده است.این به طور عمده یک سری شبیه سازی بر اساس پروتکل انتقال Link11، از جمله مدولاسیون ساده کدگذاری سیگنال Link11، رمزگشایی پس از دریافت از طریق رابط هوای بی سیم را اجرا می کند.حالت بی صدا رادیویی برده؛و حالت تماس نظرسنجی بر اساس پنجره زمانی قابل تنظیم و تعداد دستگاه ها برای master و slave.

محیط عملیاتی اصلی این سیستم نرم افزاری شبیه سازی به شرح زیر است:

1. سیستم عامل اوبونتو 18.04+

2، UHD 4.0+

3، MATLAB 2021a

4، GNURadio 3.9.2

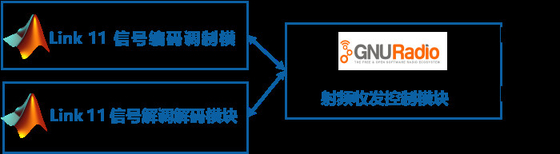

سیستم شبیه سازی به سه ماژول تقسیم می شود (همانطور که در شکل بالا نشان داده شده است) و هنگام انجام شبیه سازی Link11 تنها به دو کانال RF دستگاه SDR نیاز است که یکی برای یک دریافت و دیگری برای انتقال است.

این فرآیند آزمایشی پروتکل Link11 را به طور کامل شبیه‌سازی می‌کند، که می‌تواند همان ارتباطات تقسیم زمان فرکانس یا ارتباطات ترکیبی تقسیم زمان تقسیم فرکانس را انجام دهد (پارامترهای RF را می‌توان در هر زمان پیکربندی کرد)، و ایستگاه اصلی و شبکه Slave را از طریق ارتباط بی‌سیم برقرار می‌کند. .این سیستم شبیه سازی می تواند تمرینات عملی، تایید شبیه سازی و سایر فعالیت های آموزشی را تکمیل کند.در عین حال، سیستم شبیه سازی دارای ویژگی های بهینه سازی پایدار و منبع باز پلت فرم نرم افزار است.توابع مربوطه را می توان با توجه به نیازهای آموزش شبیه سازی واقعی و تحقیق تنظیم کرد.
