جزئیات محصول:
|
| برجسته: | سیستم انتقال ویدئوی بی سیم USRP,سیستم های انتقال ویدئو N210,سیستم های انتقال ویدئو USRP N210 |
||
|---|---|---|---|
سیستم انتقال تصویر
1. كامپيوتر سيگنال ويديويي را از طريق دوربين جمع آوري مي كند و سيگنال ويدئويي را فشرده، كد مي كند و مدوله مي كند.
2. داده های تولید شده توسط کامپیوتر از طریق پورت شبکه گیگابیتی برای پردازش بیشتر به usrp-lw N210 منتقل می شود: اولین خط تبدیل به بالا است و سپس سیگنال دیجیتال از طریق تبدیل DAC به سیگنال آنالوگ تبدیل می شود.
3. برد دختر توسط شبیه سازی مدوله می شود و سپس سیگنال توسط آنتن ارسال می شود.
4. آنتن در انتهای گیرنده سیگنال را دریافت می کند.
5. برد فرعی در انتهای گیرنده سیگنال الکتریکی را تغییر شکل می دهد: برای تبدیل آنالوگ به دیجیتال به ADC در N210 فرستاده می شود و سپس برای تبدیل دیجیتال پایین به FPGA ارسال می شود و سپس داده های پردازش شده به کامپیوتر منتقل می شود. از طریق پورت شبکه برای پردازش بیشتر؛
6. كامپيوتر سيگنال را دمودوله مي كند، رمزگشايي مي كند، سيگنال را از حالت فشرده خارج مي كند و سيگنال دريافتي را به ويدئو بازيابي مي كند.
اصل سیستم سازی:

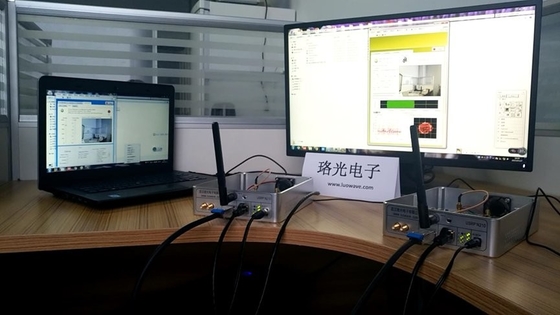

سیستمهای انتقال ویدئو توسط دو USRP-LW N210:
