سیستم انتقال ویدئوی بی سیم USRP X310 4x4 MIMO-OFDM

سیستم مدولاسیون MIMO-OFDM

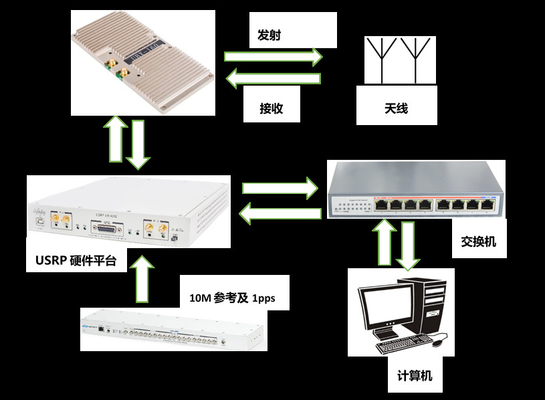

بر اساس USRP-LW X310 و برد دختر RF UBX-LW 160M، یک سیستم MIMO-OFDM 4x4 با موفقیت ساخته شد.بلوک دیاگرام اتصال سیستم در شکل زیر نشان داده شده است:

اصل پیاده سازی سیستم در شکل زیر نشان داده شده است:

• کامپیوتر میزبان کدگذاری فضایی-زمانی داده ها و مدولاسیون OFDM را برای تولید داده های مدولاسیون باند پایه انجام می دهد.
• کامپیوتر میزبان داده ها را از طریق یک سوئیچ گیگابیتی به دو USRP-LW X310 برای پردازش بیشتر ارسال می کند: ابتدا تبدیل دیجیتال به بالا و سپس از طریق تبدیل DAC، که سیگنال دیجیتال را به سیگنال آنالوگ تبدیل می کند.
• برد دختر سیگنال باند پایه را با تبدیل مجدد به فرکانس مشخص تبدیل می کند و سپس آنتن سیگنال را به بیرون ارسال می کند.
• آنتن در انتهای گیرنده سیگنالی را در محیط الکترومغناطیسی دریافت می کند،
• برد دختر در انتهای گیرنده سیگنال الکتریکی را کاهش می دهد، سیگنال پردازش شده را از ADC در USRP-LW X310 به آنالوگ به دیجیتال تبدیل می کند و سپس آن را برای تبدیل دیجیتال به FPGA ارسال می کند و سپس داده های پردازش شده را از طریق آن ارسال می کند. سوئیچ برای پردازش بیشتر به کامپیوتر میزبان منتقل شد.
• کامپیوتر میزبان سیگنال BYDM را از حالت فشرده خارج می کند، رمزگذاری مکانی-زمانی را رمزگشایی می کند و داده های باند پایه را بازیابی می کند.
