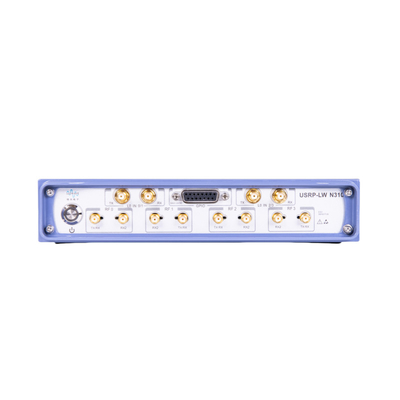

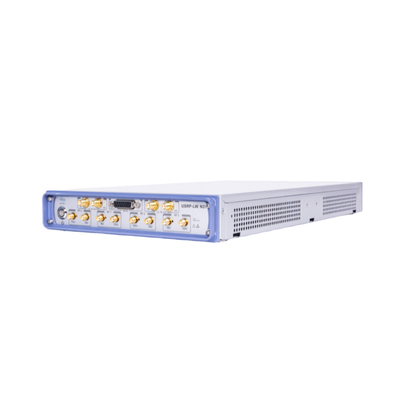

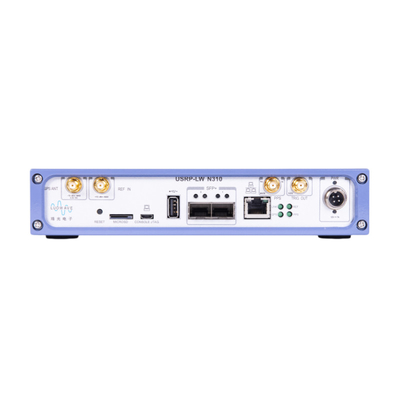

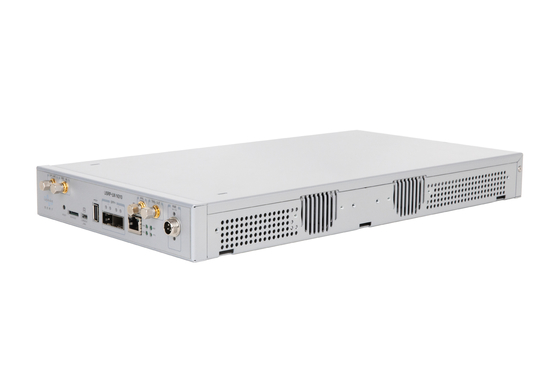

رادیو محیطی نرم افزاری جهانی، USRP-LW N310, سازگار با ETTUS USRP N310

خلاصه ی محصول

USRP-LW N310 یک شبکه SDR است که امکان استفاده از سیستم های بی سیم توزیع شده قابل اعتماد و انعطاف پذیر در مقیاس بزرگ را فراهم می کند.USRP-LW N310 کنترل و مدیریت سیستم SDR را با معرفی توانایی انجام وظایف از راه دور ساده می کند، مانند به روز رسانی نرم افزار، راه اندازی مجدد، تنظیم مجدد کارخانه، چک کردن خود، عیب یابی میزبان/ARM و نظارت بر عملکرد سیستم.USRP-LW N310 ارائه می دهد 4 کانال با 4 کانال دریافت در ارتفاع 0.5U. خط جلو فرکانس رادیویی دو گیرنده ad9371 را اتخاذ می کند، این نوع آخرین فناوری فرکانس رادیویی تجهیزات آنالوگ است. هر کانال پهنای باند فوری تا 100 مگاهرتز را فراهم می کند،و یک محدوده فرکانس گسترده از 10 مگاهرتز تا 6 گگاهرتز را پوشش می دهد.

ویژگی های اصلی

• تعبیه قابل اعتمادی و مقاوم به خطا.
• قابلیت های مدیریت از راه دور
• پشتیبانی از عملیات مستقل (شامل) یا میزبان (شبکه)
• پوشش فرکانس 10 مگاهرتز تا 6 گگاهرتز
• تا 100M پهنای باند فوری در هر کانال.
• پشتيباني 4 ارسال و 4 دریافت در همان زمان.
• بانک فیلتر گیرنده. · 16 بیت ADC، 14 بیت DAC.
• نرخ نمونه گیری قابل تنظیم: 122.88، 125 و 153.6 MS/s.
• Xilinx Zynq-7100 SoC FPGA ساخته شده
• پردازنده دو هسته ای ARM Cortex-A9 800 MHz
• پورت های SPF+ دوگانه (۱ گیگابیت اترن، ۱۰ گیگابیت اترن، اورورا)
• پشتیبانی از مرجع ساعت خارجی و مرجع زمان PPS.
• از ورودی پورتهای خارجی RX، TX LO پشتیبانی کنید.
• GPSDO داخلی. · 1 پورت میزبان USB نوع A. · 1 پورت micro-USB (کنسول سریال، JTAG).
• لينوکس سفارشي ساخته شده
• UHD311.0 یا نسخه جدیدتر پشتیبانی می شود.
• چارچوب توسعه RFNoC FPGA.
• Xilinx Vivado 2017.4 Design Suite (لیسانس شامل نمی شود).
• از رادیو گنو پشتیبانی کنید.

پردازنده باند پایه:

پردازنده USRP-LW N310 از زینق-7100 SOC Xilinx استفاده می کند، که یک ثروت از FPGA قابل برنامه ریزی برای الزامات زمان واقعی و پردازش کم تاخیر را فراهم می کند.و عملکرد مستقل پردازنده دو هسته ای ARM. کاربران می توانند برنامه های کاربردی را بر روی سیستم عامل جاسازی شده لینوکس که از قبل نصب شده است ، یا از رابط های با سرعت بالا مانند میزبان گیگابیت اترن، 10 گیگابیت اترن استفاده کنند. همگام سازی:USRP-LW N310 دارای معماری طراحی ساعت مرجع انعطاف پذیر است که از PPS خارجی پشتیبانی می کند، ساعت مرجع زمان مرجع، ورودی LO خارجی و gpsdo که برای تحقق سیستم های MIMO با تعداد کانال بالا مفید است.
