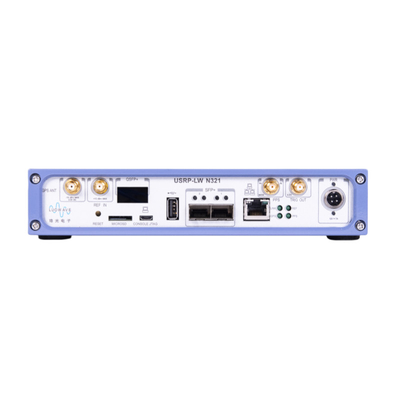

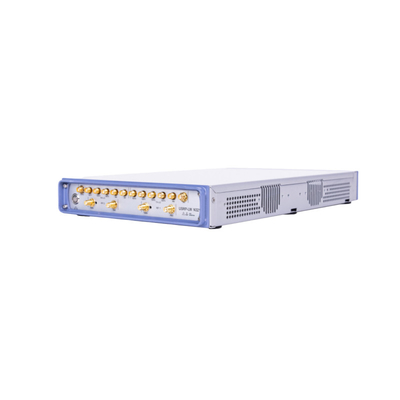

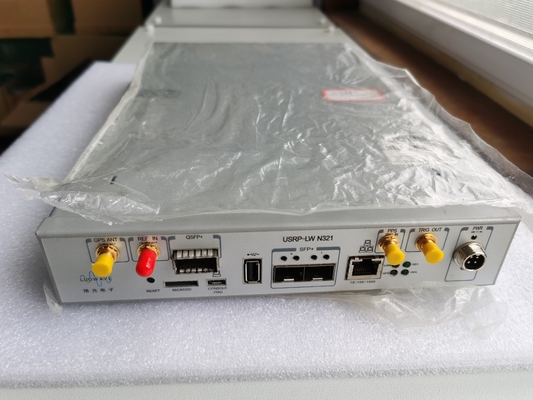

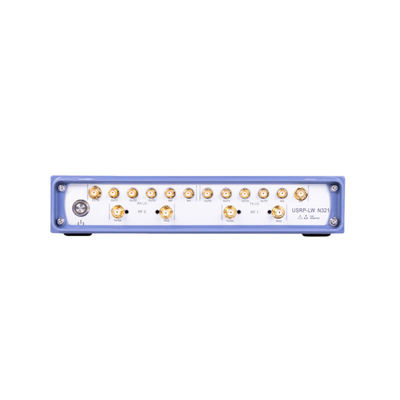

رادیو تعریف شده توسط نرم افزار،USRP-LW N321, سازگار با ETTUS USRP N321

خلاصه ی محصول

USRP-LW N321 یک رادیو تعریف شده نرم افزاری شبکه ای است که قابلیت اطمینان و تحمل خطا را برای استفاده در سیستم های بی سیم توزیع شده در مقیاس بزرگ فراهم می کند.این یک SDR با عملکرد بالا است که از یک RF منحصر به فرد برای ارائه 2 کانال RX و 2 TX استفاده می کندهر کانال تا 200 مگاهرتز پهنای باند لحظه ای را فراهم می کند و محدوده فرکانس گسترده ای از 3 مگاهرتز تا 6 گیگاهرتز را پوشش می دهد.پردازنده باند پایه از Xilinx Zynq-7100 SoC برای ارائه یک FPGA قابل برنامه ریزی کاربر بزرگ برای زمان واقعی استفاده می کند، پردازش با تاخیر کم و یک پردازنده دو هسته ای ARM برای عملکرد مستقل. پشتیبانی از 1 GbE، 10 GbE،و رابط های Aurora در دو پورت SFP + و یک پورت QSFP + امکان پخش جریان IQ با سرعت بالا را به یک کامپیوتر میزبان یا هم پردازنده FPGA فراهم می کند.

یک معماری همگام سازی انعطاف پذیر با پشتیبانی از مرجع ساعت 10 مگاهرتز، مرجع زمان PPS، ورودی TX و RX LO خارجی و GPSDO امکان پیاده سازی بستر های آزمایش MIMO فاز منسجم را فراهم می کند.با توانایی وارد کردن هر دو TX و RX LO برای هر فرکانس پشتیبانی شده بالاتر از 450 MHz، USRP N321 یک مسیر برای ساخت بستر های آزمایش MIMO فاز منسجم بزرگ برای موضوعات تحقیقاتی بی سیم پیشرفته مختلف فراهم می کند.USRP N321 اجازه می دهد تا TX و RX LO در یک پیکربندی ستاره به چندین دستگاه USRP N320 یا USRP N321 دیگر صادر شود.

The USRP N321 leverages recent software developments in UHD to simplify control and management of multiple devices over the network with the unique capability to remotely administrate tasks such as debugging، به روز رسانی نرم افزار، راه اندازی مجدد، تنظیم مجدد به حالت کارخانه و نظارت بر سلامت سیستم.

ویژگی های اصلی

• استفاده قابل اعتماد و مقاوم به خطا
• قابلیت مدیریت از راه دور
• عملیات مستقل (شامل) یا میزبان (برنامه شبکه ای)
• به طور کامل یکپارچه و جمع (USRP N321 از کارت های دختر قابل تعویض پشتیبانی نمی کند)
• محدوده فرکانس 3 مگاهرتز تا 6 گگاهرتز
• حداکثر 200 مگاهرتز پهنای باند لحظه ای در هر کانال
• 2 RX، 2TX در نصف شکل فرمت RU
• بانک فیلتر RX، TX
• 14 بیت ADC، 16 بیت DAC
• نرخ ساعت استاد: 200، 245.76و 250 MS/s
• Xilinx Zynq-7100 SoC
• پردازنده دو هسته ای ARM Cortex-A9 800 MHz
• یک پورت QSFP+
• دو پورت SFP + (1 گیگابیت اترن، 10 گیگابیت اترن، اورورا
• RJ45 (1 GbE)
• مرجع ساعت
• زمان مرجع PPS
• پورت های ورودی خارجی RX، TX LO
• خرگوش سفيد
• GPSDO داخلی
• 1 پورت میزبان USB نوع A
• 1 پورت میکرو USB (کنسول سریال، JTAG)
• ماژول پلتفرم قابل اعتماد v1.2
• ساعت نگهبان

شاخص فنی:
