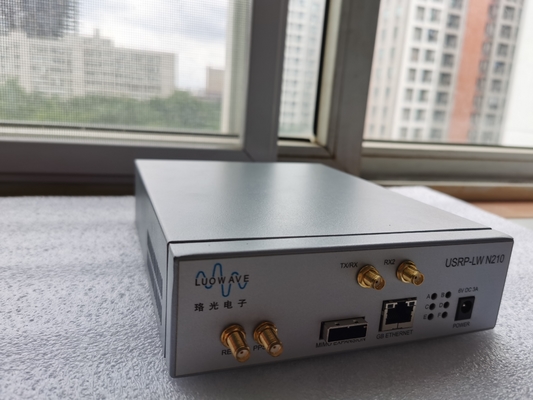

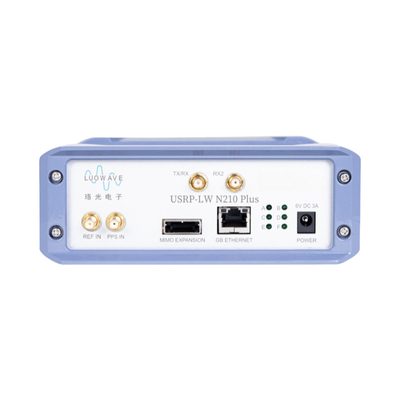

نرم افزار جهانی رادیو جانبی، USRP-LW N210

بررسی اجمالی محصولات

USRP N210 دستگاه های USRP با کارایی بالا است که محدوده دینامیکی بالاتر و پهنای باند بالاتری را نسبت به سری bus ارائه می دهد.با استفاده از یک رابط اترنت گیگابیتی، دستگاه‌های سری شبکه‌ای می‌توانند تا 50 MS/s نمونه‌های پیچیده و باند پایه را به/از میزبان انتقال دهند.این سری از ADC دوگانه 14 بیتی 100 MS/s و DAC دوگانه 16 بیتی 400 MS/s استفاده می کند.این سری همچنین یک پورت توسعه MIMO را ارائه می دهد که می تواند برای همگام سازی دو دستگاه از این سری استفاده شود.این راه حل پیشنهادی برای سیستم های MIMO است.

ویژگی های اصلی:

1. حداکثر سرعت انتقال: 50MS/s

2. اتصال گیگابیت اترنت

3. اتصال کابل MIMO - بر اساس تنها یک پیوند فرستنده گیرنده واحد در هر USRP-LW N210، بنابراین ساختار MIMO باید توسط دو یا چند USRP-LW N210 ساخته شود.

4. پردازش FPGA داخلی

5.FPGA:Xilinx Spartan XC3SD3400A

6. ADC: 14 بیت- 100 MS/s

7. DAC: 16 بیت - 400 MS/s

8. امکان قفل کردن یک ساعت مرجع خارجی 5 یا 10 مگاهرتز

9. ساعت سروو GPS داخلی اختیاری – USRP-LW N210 GPSDO

عملکرد دقیق:

طراحی ماژولار به USRP-LW N210 اجازه می دهد تا از DC تا 6 گیگاهرتز کار کند، در حالی که یک درگاه توسعه اجازه می دهد تا چندین دستگاه سری USRP-LW N210 همگام شوند و در پیکربندی MIMO استفاده شوند.همچنین می‌توان از یک ماژول GPSDO اختیاری برای تنظیم ساعت مرجع USRP-LW N210 در 0.01 ppm استاندارد جهانی GPS استفاده کرد.USRP-LW N210 می‌تواند تا 50 MS/s را به برنامه‌های میزبان و از آن ارسال کند.کاربران می توانند توابع سفارشی را در پارچه FPGA یا در هسته نرم افزاری RISC 32 بیتی روی برد پیاده سازی کنند.USRP-LW N210 یک FPGA بزرگتر از USRP-LW N200 برای برنامه هایی که نیاز به منطق، حافظه و منابع DSP اضافی دارند، فراهم می کند.FPGA همچنین پتانسیل پردازش تا 100 MS/s را در هر دو جهت ارسال و دریافت ارائه می دهد.سیستم عامل FPGA را می توان از طریق رابط اترنت گیگابیتی بارگیری مجدد کرد.

پارامترهای فنی:

موجود در این تجهیزات:

1. USRP-LW N210

2. 2 کابل SMA-Bulkhead

3. کابل اترنت 1 گیگابیتی

لطفا در صورت نیاز به اطلاعات بیشتر با من تماس بگیرید.
