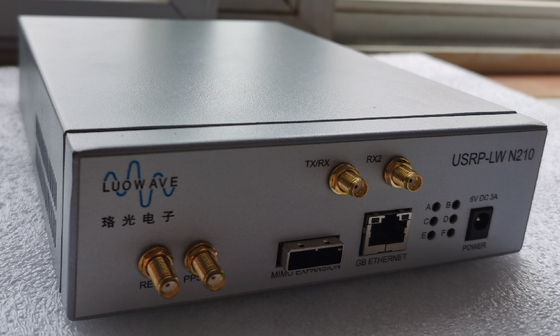

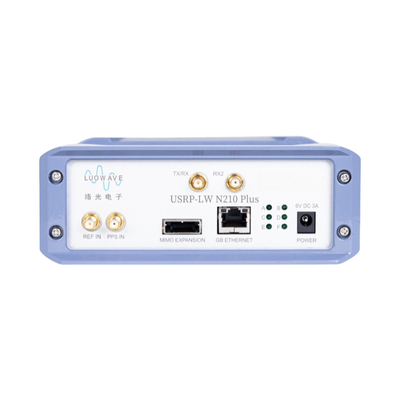

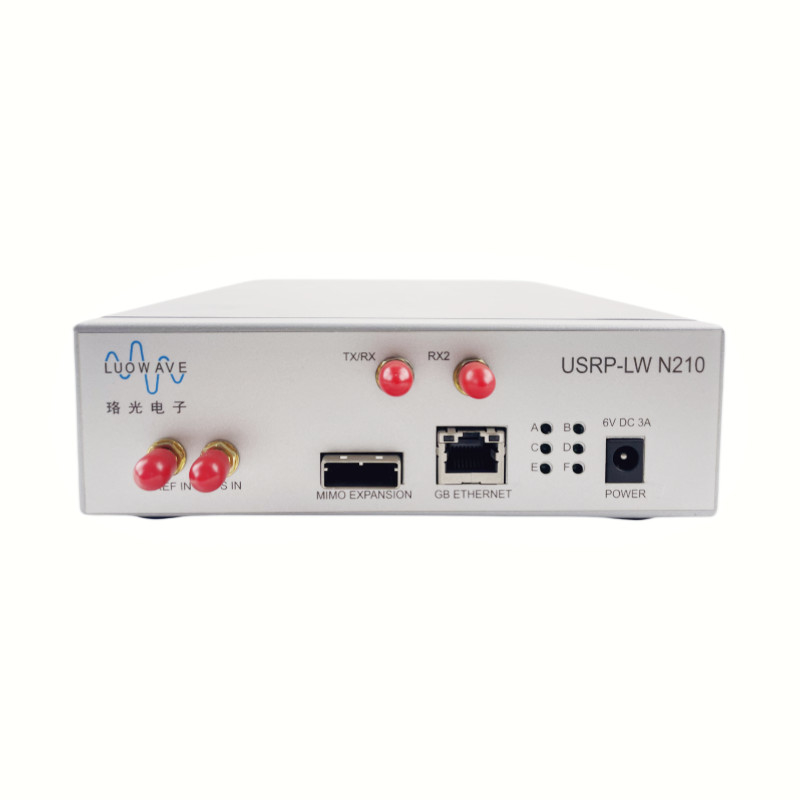

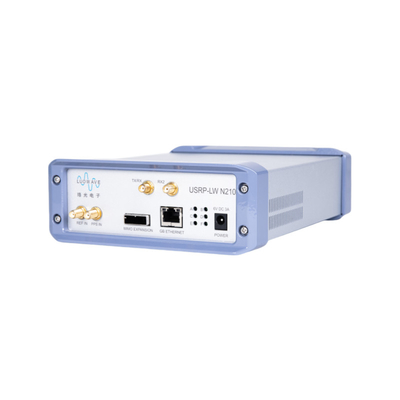

رادیو تعریف شده با نرم افزار، USRP-LW N210

خلاصه ی محصول

USRP-LW N210 قابلیت پردازش پهنای باند بالا و دامنه پویا را فراهم می کند.USRP-LWN210 برای برنامه های ارتباطی پرطلب که نیاز به این نوع توسعه سریع دارند، طراحی شده است. معماری محصول شامل یک Xilinx® Spartan® 3A-DSP 3400 FPGA، 100 MS / s دو ADC،اتصال دو DAC و Gigabit Ethernet 400 MS/s برای جریان داده ها به و از پردازنده های میزبانیک طراحی ماژولار اجازه می دهد USRP N210 برای کار از DC به 6 گیگاهرتز در حالی که یک پورت گسترش اجازه می دهد تا چندUSRP-LWدستگاه های سری N210 برای همگام سازی و استفاده در یک پیکربندی MIMO.USRP-LWN210 می تواند تا 50 MS / s به و از برنامه های میزبان جریان داشته باشد. کاربران می توانند توابع سفارشی را در پارچه FPGA یا در نرم افزار 32 بیتی RISC پیاده سازی کنند.FPGA همچنین امکان پردازش تا 100 MS / s را در هر دو جهت ارسال و دریافت ارائه می دهدنرم افزار FPGA را می توان از طریق رابط گگابیت اترنت بارگذاری کرد.

ویژگی های اصلی:

1حداکثر سرعت انتقال: 50MS/s

2. اتصال گيگابيت اترنت

3اتصال کابل MIMO مبتنی بر تنها یک پیوند گیرنده واحد در هر USRP-LW N210 است، بنابراین ساخت MIMO باید توسط دو یا چند USRP-LW N210 ساخته شود

4پردازش FPGA در هواپیما

5.FPGA: Xilinx Spartan XC3SD3400A

6. ADCs: 14 بیت- 100 MS/s

7DACs: 16 بیت - 400 MS/s

8امکان قفل کردن یک ساعت مرجع 5 یا 10 مگاهرتز خارجی

9. ساعت سرو GPS داخلی اختیاری USRP-LW N210 GPSDO

عملکرد دقیق:

طراحی ماژولار اجازه می دهد USRP-LW N210 از DC تا 6 گیگاهرتز کار کند ، در حالی که یک پورت گسترش اجازه می دهد چندین دستگاه سری USRP-LW N210 همگام شوند و در یک پیکربندی MIMO استفاده شوند.یک ماژول GPSDO اختیاری نیز می تواند برای نظم ساعت مرجع USRP-LW N210 به 0 مورد استفاده قرار گیرد.01 ppm از استاندارد جهانی GPS. USRP-LW N210 می تواند تا 50 MS / s به و از برنامه های میزبان جریان دهد. کاربران می توانند توابع سفارشی را در پارچه FPGA پیاده سازی کنند.یا در نرم افزار 32 بیتی RISCUSRP-LW N210 یک FPGA بزرگتر از USRP-LW N200 را برای برنامه هایی که نیاز به منابع منطقی، حافظه و DSP اضافی دارند، فراهم می کند.FPGA همچنین امکان پردازش تا 100 MS / s را در هر دو جهت ارسال و دریافت ارائه می دهدنرم افزار FPGA را می توان از طریق رابط گگابیت اترنت بارگذاری کرد.

پارامترهای فنی:

شامل این تجهیزات:

1. USRP-LW N210

2. 2 کابل SMA-Bulkhead

3. 1 گيگابيت کابل اترنت

لطفاً اگر به اطلاعات بیشتری نیاز دارید، با من تماس بگیرید.
