جزئیات محصول:
|
| تعداد کانال ها: | 2 | محدوده فرکانس:: | 3 مگاهرتز - 6 گیگاهرتز |
|---|---|---|---|
| پهنای باند:: | 200 مگاهرتز در هر کانال | ویژگی:: | CPU دو هسته ای ARM Cortex-A9 800 مگاهرتز |
| FPGA:: | Xilinx Zynq-7100 SoC | DAC:: | 14 بیتی |
| برجسته: | 200MHz ettus usrp SDR,ettus usrp SDR 200MHz,ettus usrp SDR زمان واقعی 200MHz,ettus usrp SDR 200MHz,ettus usrp SDR real time 200MHz |
||

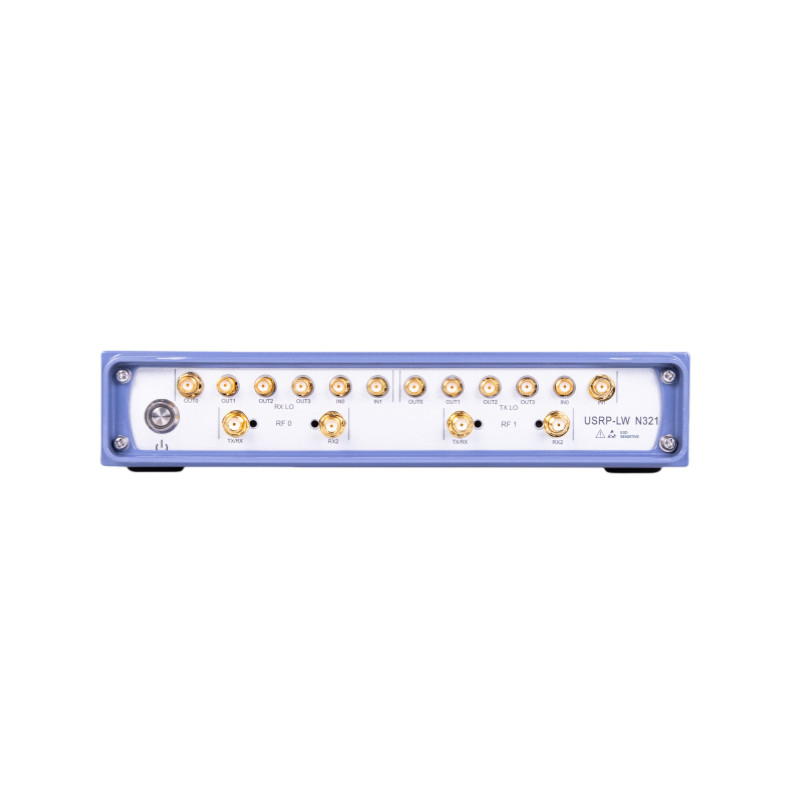

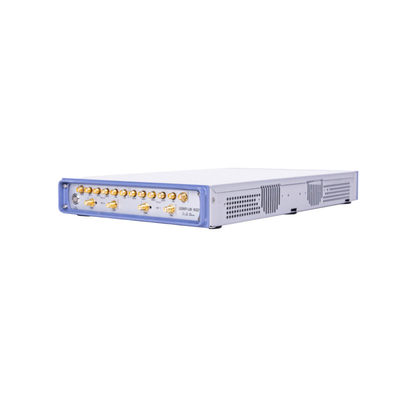

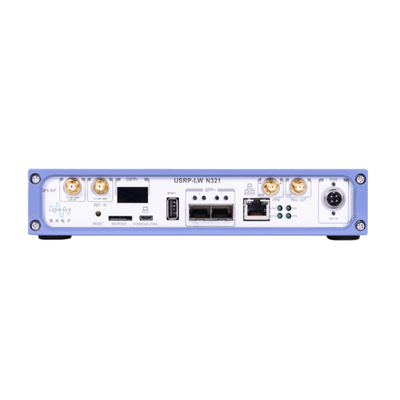

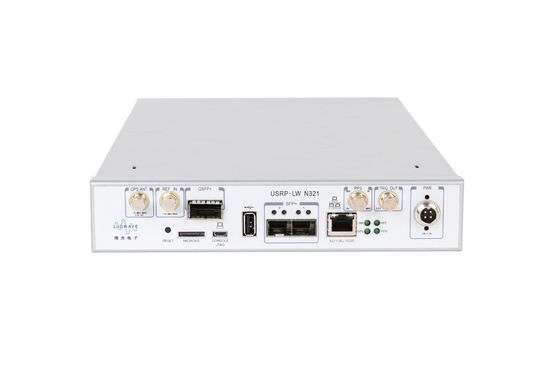

نرم افزار جهانی رادیو جانبی USRP-LW N321
بررسی اجمالی محصولات
USRP-LW N321 یک SDR شبکه است که قابلیت اطمینان و تحمل خطا را برای استقرار در سیستم‌های بی‌سیم در مقیاس بزرگ و توزیع شده فراهم می‌کند.این یک SDR با کارایی بالا است که 2 کانال RX و 2 کانال TX را در اندازه RU نیم عرض ارائه می دهد.هر کانال می تواند تا 200 مگاهرتز پهنای باند آنی را ارائه دهد و محدوده فرکانسی گسترده ای از 3 مگاهرتز تا 6 گیگاهرتز را پوشش دهد.پردازنده باند پایه از Xilinx Zynq-7100 SoC برای ارائه یک FPGA بزرگ قابل برنامه ریزی توسط کاربر استفاده می کند.دارای دو پورت SPF+ و یک پورت QSFP+ است، از رابط های 1GbE، 10 GbE و Aurora پشتیبانی می کند و می تواند IQ با توان پردازشی بالا را به کامپیوتر میزبان یا کمک پردازنده FPGA ارسال کند.معماری همگام سازی انعطاف پذیر از مرجع ساعت 10 مگاهرتز، مرجع زمان PPS، ورودی TX و RX LO خارجی و GPSDO پشتیبانی می کند که می تواند پلت فرم آزمایش MIMO منسجم فاز را محقق کند.
ویژگی های اصلی
1. استقرار قابل اعتماد و مقاوم در برابر خطا 2. قابلیت های مدیریت از راه دور 3. عملکرد مستقل (جاسازی شده) یا مبتنی بر میزبان (جریان شبکه) 4. کاملاً یکپارچه و مونتاژ شده (USRP N321 از کارت های دختر قابل تعویض پشتیبانی نمی کند) 5.3 مگاهرتز تا 6 گستره فرکانس توسعه یافته گیگاهرتز 6. پهنای باند آنی تا 200 مگاهرتز در هر کانال 7.2RX، 2TX 8.RX، بانک فیلتر TX 9.14 بیت ADC، 16 بیت DAC 10. نرخ کلاک اصلی: 200،245.76250 Z200،245.76250 Z10x10. SoC 12. دو هسته ای ARM Cortex-A9 CPU 800 MHz 13.1 QSFP+ پورت 14.2 SFP+ پورت (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora) 15.RJ45 (1 GbE) 16.Clock مرجع زمان RXE 17. پورت های ورودی و خروجی LO، TX LO 19. داخلی GPSDO 20.1 نوع پورت میزبان USB 21.1 پورت میکرو USB (کنسول سریال، JTAG) 22. تایمر Watchdog 23. درایور سخت افزار Linux 24.USRP OpenEmbedded (UHD3.15.0. یا بالاتر) و API نرم افزار منبع باز نسخه 25. RFNoC™ FPGA Framework توسعه
شاخص فنی:
| دسته پارامتر | مقدار عددی | واحد | دسته پارامتر | مقدار عددی | واحد |
| پذیرایی | راه اندازی | ||||
| تعداد کانال ها | 2 | - | تعداد کانال ها | 2 | - |
| برد بدست آورید | -16 تا 34 | دسی بل | برد بدست آورید | -30 تا 25 | دسی بل |
| به دست آوردن پله | 1 | دسی بل | به دست آوردن پله | 1 | دسی بل |
| حداکثر توان ورودی | -15 | dBm | حداکثر توان ورودی | -15 | dBm |
| بانک فیلتر |
450 تا 760 760 تا 1100 1100 تا 1410 1410 تا 2050 2050 ~ 3000 3000 ~ 4500 4500 ~ 6000 |
مگاهرتز | بانک فیلتر |
450 تا 650 650 تا 1000 1000 تا 1350 1350 تا 1900 1900 تا 3000 3000 ~ 4100 4100 ~ 6000 |
مگاهرتز |
| یک محدوده فرکانس نوسان ساز محلی خارجی می تواند ورودی باشد | 0.45 ~ 6 | گیگاهرتز | یک محدوده فرکانس نوسان ساز محلی خارجی می تواند ورودی باشد | 0.45 ~ 6 | گیگاهرتز |
| زمان تنظیم | 245 | ما | زمان تنظیم | 245 | ما |
|
زمان سوئیچینگ TX/RX |
750 | ما | زمان سوئیچینگ TX/RX | 750 | ما |
| تبدیل و عملکرد ساعت | قدرت | ||||
| نرخ نمونه | 200,245.76,250 | MS/s | ورودی ولتاژ DC | 12،7 | V, A |
| وضوح ADC | 14 | بیت ها | مصرف برق | 60 تا 80 | دبلیو |
| وضوح DAC | 16 | بیت ها | مشخصات فیزیکی | ||
| اندازه | 380×220×45 | میلی متر | |||
| ثبات فرکانس GPSDO قفل نیست | 0.1 | ppm | وزن | 3.4 | کیلوگرم |
| GPSDO PPS نسبت به دقت UTC | <8 | ns | الزامات محیط عملیاتی | ||
| پایداری تأخیر GPSDO |
<+/-50 3 25 |
ما ساعت ها درجه سانتی گراد |
محدوده عملکرد پایدار | 0 تا 50 | درجه سانتی گراد |
| محدوده دمای ذخیره سازی | -40 تا 70 | درجه سانتی گراد | |||
