ETTUS USRP X440 قابل مطابقت USRP SDR، 8 کانال، فاز منسجم، Xilinx Zynq UltraScale+ MPSoC، دستگاه رادیویی تعریف شده نرم افزاری USRP

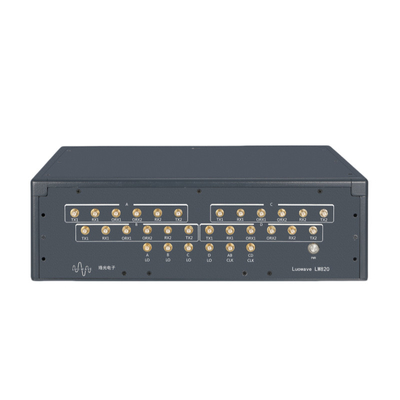

کاملا توسط ووهان Luowave الکترونیک توسعه یافته، Luowave LW820 نشان دهنده یک برش لبه 8 کانال یکپارچه راه حل SDR،ادغام گیرنده رادیویی ADRV9009 ADI و Xilinx UltraScale+ ZU11EG SoC برای عملکرد برتر پردازش سیگنالاین پلتفرم که در 75 مگاهرتز تا 6 مگاهرتز با پهنای باند فوری 200 مگاهرتز در هر کانال کار می کند، انحراف فاز بسیار کم (<1 °) را در چندین واحد تضمین می کند و آن را برای 5G / 6G ، رادار ،سامسونگ، و کاربرد های سنجش طیف.

ویژگی ها

✔ هسته پردازنده با عملکرد بالا

• Xilinx ZU11EG MPSoC برای پردازش باند پایه در زمان واقعی
• ADI ADRV9009 RFIC که امکان استفاده از باند گسترده را فراهم می کند (75 MHz ∼ 6 GHz)

✔ هماهنگی چند کانال

• کانال های 8Tx/8Rx با تراز فاز بین دستگاه <1°
• پشتیبانی از ساعت مرجع خارجی و همگام سازی PPS

✔ معماری RF مقیاس پذیر

• گسترش پهنای باند برای ادغام سیستم mmWave
• 200 مگاهرتز BW لحظه ای برای سیگنال های پهن باند

✔ رابط های داده با سرعت بالا

• PCIe و گیگابیت اترنت برای پخش جریان بالا
• GPIO و JTAG برای کنترل سخت افزار و عیب یابی

✔ پشتیبانی از اکوسیستم نرم افزار

• سازگار با GNU Radio، MATLAB، LabVIEW
• API انعطاف پذیر برای توسعه الگوریتم DSP سفارشی

نمودار بلوک

سازگاری نرم افزار

از GNU Radio ، LabVIEW ، MATLAB و سایر چارچوب های توسعه پشتیبانی می کند.

آزمون همگام سازی فاز

Luowave LW820 شامل 4 قطعه از ADRV9009 است. نه تنها یک مکانیسم همگام سازی چند تراشه ای دارد بلکه یک عملکرد کالیبراسیون دیجیتال را نیز ادغام می کند.که می تواند کالیبراسیون فاز را بر روی مدارهای داخلی انجام دهداین امر عملکرد همگام سازی فاز را بیشتر بهینه می کند. در سناریوهایی که تراشه های متعدد با هم کار می کنند و پردازش سیگنال پیچیده درگیر است،Luowave LW820 می تواند به طور پایدار و دقیق همگام سازی فاز را حفظ کند، پاسخگویی به الزامات سختگیرانه برنامه کاربردی برای همگام سازی فاز در ارتباطات 5G، تشخیص رادار و غیره و به طور موثر بهبود عملکرد کلی سیستم.انحراف سازگاری همگام سازی فاز می تواند به 1° برسد.

با ما تماس بگير

لطفاً اگر به اطلاعات بیشتری نیاز دارید، با من تماس بگیرید.
