رادیو تعریف شده نرم افزار، USRP-LW X310، سازگار با ETTUS USRP X310

بررسی اجمالی محصولات

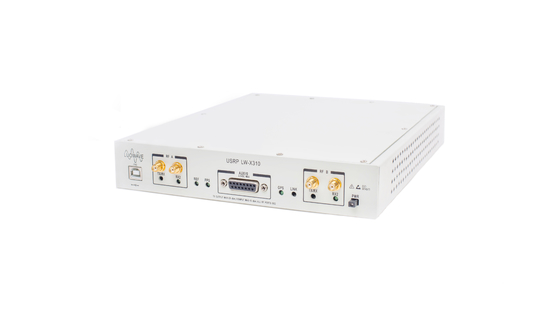

USRP-LW X310 یک پلت فرم رادیویی تعریف شده نرم افزاری (SDR) با کارایی بالا و مقیاس پذیر برای طراحی و استقرار نسل بعدی سیستم های ارتباطی بی سیم است.معماری سخت‌افزار ترکیبی از دو اسلات تخت‌برد با پهنای باند گسترده است که DC - 6 گیگاهرتز را با حداکثر 120 مگاهرتز پهنای باند پایه، چندین گزینه رابط پرسرعت (PCIe، dual 10 GigE، dual 1 GigE) و یک Kintex- قابل برنامه‌ریزی توسط کاربر بزرگ ترکیب می‌کند. 7 FPGA در یک دسکتاپ راحت یا قابل نصب روی قفسه نیمه پهن 1U.علاوه بر ارائه بهترین عملکرد سخت افزاری در کلاس، معماری نرم افزار منبع باز X310 پشتیبانی از درایور UHD کراس پلتفرم را فراهم می کند و آن را با تعداد زیادی از چارچوب های توسعه پشتیبانی شده، معماری های مرجع و پروژه های منبع باز سازگار می کند.

FPGA قابل برنامه ریزی توسط کاربر با کارایی بالا

در قلب USRP X310، XC7K410T FPGA اتصال پرسرعتی را بین تمام اجزای اصلی دستگاه از جمله قسمت‌های رادیویی، رابط‌های میزبان و حافظه DDR3 فراهم می‌کند.هسته پیش‌فرض FPGA که با UHD ارائه می‌شود، همه بلوک‌های کاربردی را برای تبدیل پایین و تبدیل دیجیتال، تنظیم فرکانس دقیق و سایر عملکردهای DSP فراهم می‌کند که به آن اجازه می‌دهد با سایر دستگاه‌های USRP با استفاده از معماری UHD قابل تعویض باشد.Kintex-7 FPGA بزرگ فضای اضافی را برای توسعه دهندگان فراهم می کند تا بلوک های DSP سفارشی را در خود جای دهند و با تعداد زیادی از چارچوب های توسعه پشتیبانی شده USRP، معماری های مرجع و پروژه های منبع باز سازگار است.

چندین گزینه رابط با سرعت بالا

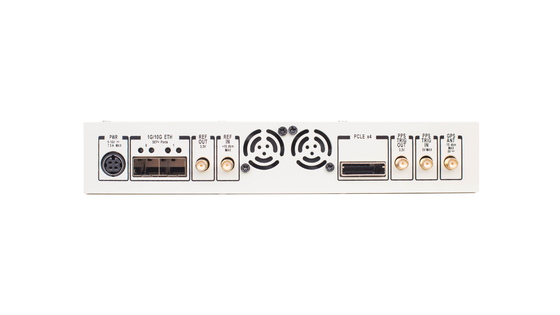

USRP X310 چندین گزینه رابط را ارائه می دهد.خارج از جعبه، 1 GigE یک راه راحت برای شروع ارائه می دهد.برای کاربردهای پهنای باند گسترده و تأخیر کمتر مانند تحقیقات PHY/MAC، PCIe x4 یک گذرگاه کارآمد برای عملیات قطعی فراهم می‌کند.برنامه هایی که از ضبط کننده های شبکه یا چندین گره پردازشی استفاده می کنند را می توان با گزینه رابط 10 GigE به بهترین وجه ارائه کرد.

خلاصه ای درباره محصول:

USRP-LW X310 انواع رابط های پرسرعت را برای انتخاب ارائه می دهد.در پنل جعبه، پورت اترنت گیگابیت ساده ترین راه برای اتصال است.برای کاربردهایی با پهنای باند زیاد و تأخیر کم، مانند تحقیقات PHY/MAC، LW X310 یک رابط باس کارآمد PCIe x4 برای این عملیات قطعی ارائه می‌کند.هنگامی که برنامه از سوابق شبکه یا پردازش چند نود استفاده می کند، پورت های 10G بهترین انتخاب هستند.USRP-LW X310 شامل بسیاری از ویژگی های اضافی است که به برخی از برنامه های بی سیم دیگر کمک می کند.به عنوان مثال، در طراحی FPGA، 1 گیگابایت DDR3 روی مادربرد می تواند به عنوان بافر داده و ذخیره سازی داده ها استفاده شود.GPSDO داخلی اختیاری یک مرجع فرکانس بسیار دقیق را هنگام همگام سازی با یک سیستم GPS با تاخیر همگام سازی کمتر از 50 ثانیه ارائه می دهد.به کاربر اجازه می‌دهد تا اجزای خارجی مانند تقویت‌کننده‌ها و سوئیچ‌ها را از طریق رابط GPIO کنترل کند، از ورودی‌هایی مانند محرک‌های رویداد پشتیبانی کند و سیگنال‌های اشکال زدایی را مشاهده کند.USRP-LW X310 همچنین دارای یک آداپتور داخلی JTAG است که به توسعه دهندگان این امکان را می دهد تا تصاویر جدید FPGA را به راحتی بارگیری و اشکال زدایی کنند.

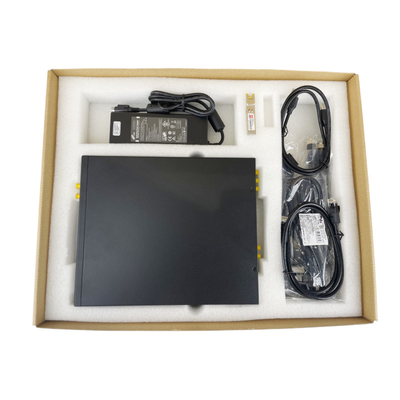

موجود در این تجهیزات:

1. USRP-LW X310

2. پورت شبکه گیگابیت

3. آداپتور SFP+Gigabit

4. منبع تغذیه

5. کابل USB2.0JTAG

6. چهار کابل SMA-Bulkhead

تست USRP-LW X310

گزارش تست بردهای X310 و 3 (WBX, SBX, UBX) را می‌توانید در جزئیات تخته‌های دختر مشاهده کنید.
