SDR-LW 2972-24 AD9361 RF 70 MHz-24 GHz 56 MHz BW هر 2 کانال USB 3.0 USRP یکپارچه دستگاه رادیویی تعریف شده با نرم افزار

Name: SDR-LW 2972-24 AD9361 RF 70 MHz-24 GHz 56 MHz BW هر 2 کانال USB 3.0 USRP یکپارچه دستگاه رادیویی تعریف شده با نرم افزار
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: SDR-LW 2972-24
Price: 268.00 USD
Availability: InStock

نام تجاری:	Luowave
شماره مدل:	SDR-LW 2972-24
قیمت:	$37,500.00

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

محدوده فرکانس:

70 مگاهرتز 24 گیگاهرتز

پهنای باند:

هر 56 مگاهرتز هرکدام

کانال:

2T2R

CPU:

Intel Core i7 8700

کانکتور:

USB3.0 ، RJ45

FPGA:

Artix 7 xc7a200t

وزن:

15 کیلوگرم

اندازه:

65.8*38.2*13 سانتی متر

برجسته کردن:

SDR-LW 2972-24 24 گیگاهرتز,2 کانال SDR-LW 2972-24,56 MHz BW SDR-LW 2972-24

2 Channels SDR-LW 2972-24

56 MHz BW SDR-LW 2972-24

توضیحات محصول

مرور کلی

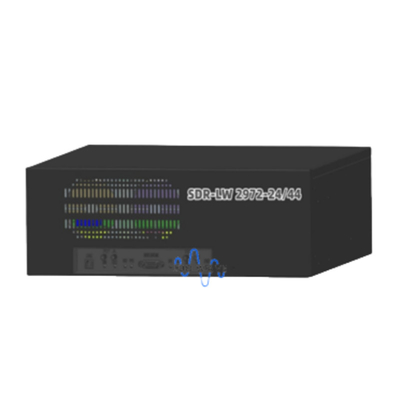

SDR-LW 2972-24/44 یک محصول توسعه یافته توسط LUOWAVE است. این تجهیزات بر اساس تجهیزات رادیویی کلاسیک SDR-LW 2972 است.در حالی که دارای طیف فرکانس انتقال و دریافت افزایش یافته تا 24GHz/44GHz استدر عین حال، تمام توابع و مزایا را از سلف خود به ارث می برد.

SDR-LW 2972-24/44 با منبع باز ، UHD چند سیستم عامل پشتیبانی می شود ، که از اکثر برنامه ها و چارچوب های SDR مانند GNU Radio ، Matlab ، LabView پشتیبانی می کند.کاربران می توانند از منابع فراوان FPGA و چارچوب توسعه پشتیبانی شده توسط USRP برای توسعه و پیاده سازی ماژول های پردازش DSP خود استفاده کنند.

ویژگی ها

پردازنده i7
سیستم عامل زمان واقعی لینوکس
رابط USB 3.0
500GB SSD، 16GB رم
پوشش فرکانس 70MHz-24GHz
حداکثر خروجی ۶۱٫۴۴ msps
ساختار در Artix 7 XC7A200T FPGA
پشتیبانی از ساعت مرجع خارجی و مرجع سیگنال PPS
پشتیبانی 2 ارسال 2 دریافت
پشتیبانی از GNU Radio,LabView,Matlab

ابزار توسعه پشتیبانی شده

رادیو گنو
ماتلاب
مشاهده آزمایشگاهی

مشخصات

ارسال		دریافت کنید
تعداد کانال ها	2	تعداد کانال ها	2
محدوده فرکانس	70MHz-24GHz	محدوده فرکانس	70MHz-24GHz
دقت نوسانگر محلی	2 ppm
حداکثر قدرت خروجی	16dBm	حداکثر قدرت ورودی	-15دبلم
محدوده دستاوردها	0 تا 89.8 ديسيبل	محدوده دستاوردها	0-75دبی
قدم زدن به دست آوردن	1dB	قدم زدن به دست آوردن	1dB
حداکثر پهنای باند زمان واقعی	56 مگاهرتز	حداکثر پهنای باند زمان واقعی	56 مگاهرتز
FPGA و Baseband		کامپیوتر صنعتی
FPGA	آرتیکس 7 XC7A200T	پردازنده	I7 9700
DRAM	1G	کارت حافظه	16G
قطعنامه ADC	12 بیت	USB	USB 30
قطعنامه DAC	12 بیت	پورت شبکه	RJ45
ADC نرخ نمونه گیری	61.44 MSps	رابط های نمایش	HDMI
محیط زیست		قدرت
دمای کار	0 تا 50 درجه سانتیگراد	ولتاژ	220 ولت
رطوبت	10 تا 90 درصد (بدون فشرده سازی)	جریان	2A حداکثر
خواص فیزیکی
اندازه		65.838.213 CM
وزن (SDR-LW 2972-24)		15 کیلوگرم

مقایسه ی یکپارچه ی SDR

P/N	محدوده فرکانس	پردازنده	حداکثر پهنای باند	کانال	ADC/DAC	FPGA	کانکتور	اندازه ((ملی متر)
SDR-LW 2972	70MHz-6GHz	Intel Core i7 8700	56 مگاهرتز	2T2R	AD9361 ADCs:12-bit 61.44 MS/s DACs:12-bit 61.44MS/s	Xilinx Artix-7 XC7A 200T	USB30،RJ45	23530085
SDR-LW 2974	10MHz-6GHz	Intel Core i7 9700	160MHz	2T2R	ADCs:ADS62P48 14-bit، نرخ نمونه گیری قابل تنظیم:184.32،200 MS/s DACs:AD9146 16位,800 MS/s	Xilinx Kintex-7 XC7K410T	USB30گيگابيت، پورت شبکه 10 گيگابيت، PCIe، Gen 2 x4	235265135
SDR-LW 2974 یادداشت	10MHz-6GHz	Intel Core i7 9700	160MHz	2T2R		Xilinx Kintex-7 XC7K410T	USB30گيگابيت، پورت شبکه 10 گيگابيت، PCIe، Gen 2 x4	430300135
SDR-LW 2975	70MHz-6GHz	Intel Core i7 8700	56 مگاهرتز	2T2R	AD9361 ADCs:12-bit 61.44 MS/s DACs:12-bit 61.44MS/s	Xilinx Zynq-7020	USB30،RJ45،PCIe،Genx4،HDMI	21023585
SDR-LW 3980	75MHz-6GHz	اینتل کور i9-9900K	Tx:450MHz RX:200MHz	8T8R	ADRV9009 ADCs:16-bit حداکثر نرخ نمونه گیری 245.76MS/s DACs:14-bit حداکثر نرخ نمونه گیری 491.52MS/s	Xilinx Zynq UltraScale+ ZU11EG	پورت شبکه USB3، USB2، PCIe 3.0 x8، گیگابیت، 10 گیگابیت	280410175
SDR-LW 4940	1MHz-7.2GHz	اینتل کور I9-9900K	۴۰۰ مگاهرتز	4T4R	ADC ها: ۱۲ بیتی DACs:14-bit	Xilinx Zynq Ultrascale+ ZU28DR RFSoc	1 × QSFP +، 2 × RJ45، USB 3.0	430378145

ما کي هستيم؟

عرضه کننده پیشرو تجهیزات رادیویی و راه حل های نرم افزاری چین از سال 2012 ، محصولات فروش گرم شامل:

USRP-LW SDR ماژولار، تابلو های دختر RF
SDR-LW یکپارچه
محصولات سری COUNTER-UAV

SDR-LW 2972-24 AD9361 RF 70 MHz-24 GHz 56 MHz BW هر 2 کانال USB 3.0 USRP یکپارچه دستگاه رادیویی تعریف شده با نرم افزار 0

چرا ما

SDR-LW 2972-24 AD9361 RF 70 MHz-24 GHz 56 MHz BW هر 2 کانال USB 3.0 USRP یکپارچه دستگاه رادیویی تعریف شده با نرم افزار 1

با ما تماس بگير

لطفاً اگر به اطلاعات بیشتری نیاز دارید، با من تماس بگیرید.

اسکایپ: 86--18062514745

ایمیل:chen@luowave.com
