جزئیات محصول:
|

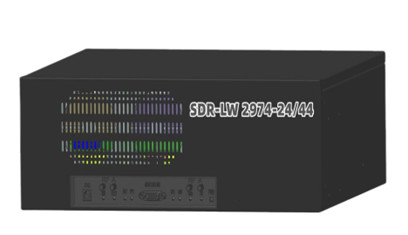

تجهیزات رادیویی نرم افزار مستقل SDR-LW 2974-24/44
SDR-LW 2974 - 24/44 آخرین محصول توسعه یافته توسط Wuhan Luowave SDR بر اساس تجهیزات رادیویی کلاسیک SDR-LW 2974 است. فرکانس ارسال و دریافت به 24 گیگاهرتز / 44 گیگاهرتز افزایش یافته است، در حالی که تمام عملکردها و مزایای قبلی را به ارث می برد..
معرفی محصول
SDR-LW 2974 - 24/44 متشکل از یک پردازنده داخلی، FPGA و RF جلویی است.این محصول دارای پردازنده داخلی i7 اینتل، 500 گیگابایت SSD، 16 گیگابایت حافظه است.پوشش فرکانس از 10 مگاهرتز تا 24 گیگاهرتز / 44 گیگاهرتز، پهنای باند تا 160 مگاهرتز.چندین رابط پرسرعت اختیاری (PCIe، Gigabit Ethernet و 10 Gigabit Ethernet پورت) و یک FPGA غنی از منابع و قابل برنامه ریزی توسط کاربر Kintex-7 FPGA وجود دارد.مانند همه دستگاههای USRP، این دستگاه از یک درایور UHD متنباز و کراس پلتفرم استفاده میکند که از اکثر برنامهها و چارچوبهای SDR مانند GNU Radio، Matlab و LabView پشتیبانی میکند.
سناریوهای کاربردی معمولی
محصولات جدید سری موج میلی متری Luowave می توانند از: برنامه 5G FR2 پشتیبانی کنند.تولید و تحلیل سیگنال برداری؛برنامه های ارتباطی ماهواره ای؛برنامه های اندازه گیری کانال؛برنامه یکپارچه آگاهی از ارتباطات.
برنامه های کاربردی 5G FR2:
تولید و تحلیل سیگنال برداری:
کاربردهای ارتباطی ماهواره ای:
برنامه اندازه گیری کانال:
کاربرد یکپارچه ادراک ارتباطی:
ویژگی اصلی
پردازنده i7 با لینوکس RTOS | رابط JTAG |
رابط PCIe Gen 2 x4 | |
500 گیگابایت SSD، 16 گیگابایت رم | چهار پورت USB 3.0 |
پوشش فرکانس 10MHz-6GHz | دو پورت SPF+ |
تا 160M پهنای باند آنی در هر کانال | Xilinx Kintex-7 FPGA داخلی |
پشتیبانی از دو انتقال و دو گیرنده به طور همزمان | پشتیبانی از مرجع ساعت خارجی و مرجع زمان PPS |
چارچوب توسعه RFNoC FPGA | پشتیبانی از GNU Radio، Matlab، LabView |
کامپیوتر صنعتی
پردازنده | اینتل I7 9700 |
کارت حافظه | 16G |
SFP | 10 گیگابیت بر ثانیه |
کابل PCIe | PCIe Gen 2x4 |
RJ45 | 1 گیگابیت بر ثانیه |
FPGA و Baseband
FPGA | Kintex-7 XC7K410T |
DRAM | 1G |
وضوح ADC | 14 بیت |
وضوح DAC | 16 بیت |
نرخ نمونه برداری ADC | 200M/S |
به عنوان هسته پردازش دیجیتال SDR-LW 2974 - 24/44، Xilinx Kintex-7 FPGA اتصال مستقیم با سرعت بالا را به تمام اجزای اصلی، از جمله قسمت جلویی RF، رابط میزبان و حافظه DDR3 فراهم می کند.FPGA پیشفرض همه UHD را برای تبدیل پایین دیجیتال و تبدیل دیجیتال به بالا، تنظیم فرکانس دقیق و برخی دیگر از بلوکهای عملکردی DSP فراهم میکند.کاربران می توانند ماژول های پردازش DSP خود را با استفاده از فضای یدکی فراوان FPGA و چارچوب توسعه پشتیبانی شده توسط USRP توسعه داده و پیاده سازی کنند.
شاخص RF
انتقال | پذیرایی | ||
تعداد کانال | 2 | تعداد کانال | 2 |
محدوده فرکانس | 10 مگاهرتز - 24 گیگاهرتز / 44 گیگاهرتز | محدوده فرکانس | 10 مگاهرتز - 24 گیگاهرتز / 44 گیگاهرتز |
مرحله فرکانس | کمتر از 1 کیلوهرتز | مرحله فرکانس | کمتر از 1 کیلوهرتز |
حداکثر توان خروجی | 10dBm | حداکثر توان ورودی | -15dBm |
برد بدست آورید | 31.5 دسی بل | برد بدست آورید | 37.5 دسی بل |
گام به دست آورید | 0.5dB | گام به دست آورید | 0.5dB |
حداکثر پهنای باند بلادرنگ | 160 مگاهرتز | حداکثر پهنای باند بلادرنگ | 160 مگاهرتز |
شکل سر و صدا | 9 دسی بل |
قدرت
ولتاژ | 220 ولت |
جاری | 2 حداکثر |
محیط اطراف
دمای کاری | 0-50 درجه سانتیگراد |
حداکثر ارتفاع | 2000 متر |
رطوبت | 10 تا 90 درصد (بدون تراکم) |
محیط | داخلی خارجی |
اندازه ساختار
اندازه فیزیکی | 44 * 32.8 * 13.3 سانتی متر |
وزن (SDR-LW 2974-24) | 9.3 کیلوگرم |
وزن (SDR -LW 2974-44) | 10.2 کیلوگرم |
تجهیزات جانبی
لوازم جانبی SDR-LW 2974-24/44 شامل یک کابل برق، چهار آنتن همه جانبه، یک کابل شبکه استاندارد، یک کابل DP به HDMI، یک ماژول SFP، یک کابل داده USB، یک مجموعه صفحه کلید و ماوس استاندارد، یک نمایشگر (انتخاب کنید) یکی از مانیتورهای LCD یا رایانه لوحی).
نرم افزار از پیش نصب شده رایگان:
محیط نرم افزار از پیش نصب شده | اوبونتو، UHD، رادیو گنو | |
آموزش استفاده از USRP | فیلم ها، راهنماها | |
مورد Gnuradio DEMO | مدولاسیون آنالوگ، مدولاسیون دیجیتال، حسگر طیف، فرستنده سیگنال تک تن، رادیو | |
سیستم ارتباطی ایستگاه پایه 4G-LTE ساده مبتنی بر SRSlte | ||
سیستم انتقال تصویر | ||
سیستم دریافت سیگنال هوانوردی غیرنظامی ADS-B | ||
برخی از دوره های آموزشی دیگر | "اصول ارتباطات" | منبع ارتباط، منبع آنالوگ، آزمایش منبع دیجیتال |
مدل کانال: AWGN، آزمایش کانال محو شدن | ||
سیستم مدولاسیون آنالوگ: آزمایش های مدولاسیون AM، DSB و دمدولاسیون | ||
"ارتباطات موبایلی" | GMSK، آزمایش مدولاسیون و دمودولاسیون 8PSK | |
"پردازش سیگنال دیجیتال" | تولید سیگنال زمان گسسته و عملیات اساسی آن | |
"رادیو نرم افزار" | نمایش پیچیده سیگنال باند چهارتایی دیجیتال و مدل پایه دمدولاسیون چهارتایی | |
ویدیوی اپلیکیشن وب سایت رسمی |
نرم افزار پولی اختیاری:
جهت ارتباط سیار | سیستم اکتساب RF 5G |
ایستگاه پایه آنالوگ 5G و سیستم ترمینال | |
ایستگاه پایه آنالوگ 4G و سیستم ترمینال | |
سیستم MIMO | |
ارتباط ناهمزمان CDMA | |
شبیه سازی کانال | |
سیستم شبیه سازی پیوند داده تاکتیکی Link11 | |
رادار و تشخیص | سیستم ضد پهپاد |
رادار نرم افزاری | |
سیستم انتقال و تحلیل سیگنال | سیستم های ضبط و پخش RF |
سیستم تحلیل طیف | |
انتقال تصویر OFDM MIMO | |
ارتباطات ماهواره ای | سیستم شبیه سازی GNSS |
دوره آموزشی | "اصول ارتباطات" |
"ارتباطات موبایلی" | |
"پردازش سیگنال دیجیتال" | |
"رادیو نرم افزار" | |
"اصل رادار" |
فروشگاه App LUOWAVE:
"LUOWAVE App Store" پلت فرم نرم افزار کاربردی LUOWAVE است.تعداد زیادی نرم افزار کاربردی که توسط خود Luowave و اشخاص ثالث بر روی پلتفرم ایجاد شده است، از جمله ارتباطات بی سیم، رادار و تشخیص، تست و اندازه گیری بی سیم، سنجش از دور و ناوبری، پلت فرم آموزشی و زمینه های دیگر وجود دارد.تمامی نرم افزارهای کاربردی روی پلتفرم بر اساس پلت فرم رادیویی نرم افزار Luowave توسعه یافته اند و ما مراحل تست دقیق و کنترل کیفیت را انجام خواهیم داد تا اطمینان حاصل کنیم که نرم افزار پایدار و در عین حال قابل اعتماد است.فروشگاه App Luowave به طور مداوم به روز می شود که نرم افزارهایی که در آن جدیدترین و بهینه ترین هستند.
اکثر کاربران رادیو نرم افزاری می توانند برنامه های مورد نیاز خود را در این پلتفرم جستجو و کشف کنند و زمان و تلاش مورد نیاز برای توسعه نرم افزار خود را حذف کنند.از برنامهنویسانی که میخواهند نرمافزار کاربردی خود را برای این پلتفرم ارائه دهند، از App استقبال میکنیم.و ما به آنها کمک خواهیم کرد تا از فناوری سخت افزاری جدید ما در مرحله توسعه نرم افزار بهره کامل ببرند.
APP Store رابط برنامه
