جزئیات محصول:
|
| تعداد کانال ها: | چهار دریافت، چهار ارسال | محدوده فرکانس:: | 10 مگاهرتز تا 6 گیگاهرتز |
|---|---|---|---|
| پهنای باند:: | 100 مگاهرتز در هر کانال | ویژگی:: | نرخ نمونه برداری قابل تنظیم: 122.88، 125، و 153.6 MS/s |
| FPGA:: | Xilinx Zynq-7100 SoC | ADC:: | 16 بیت |
| برجسته: | دستگاه رادیویی تعریف شده با نرم افزار 4TX,رادیو تعریف شده نرم افزاری 4RX 4TX,16 بیت usrp n310 sdr |
||

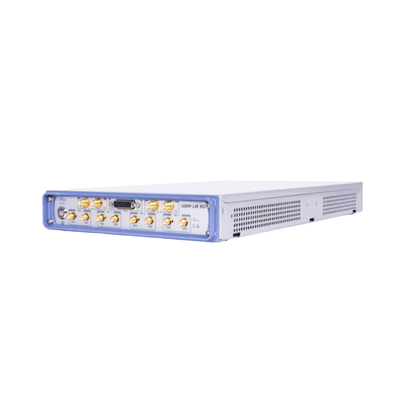

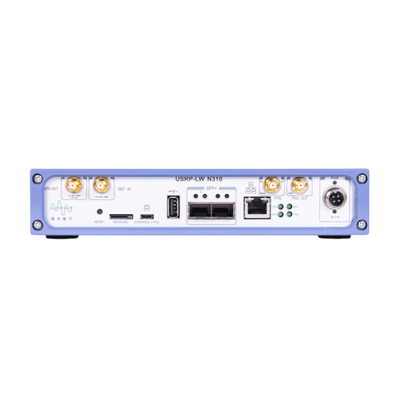

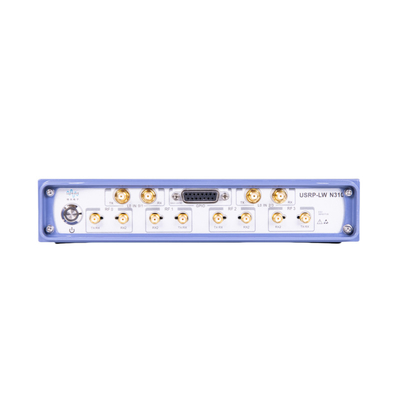

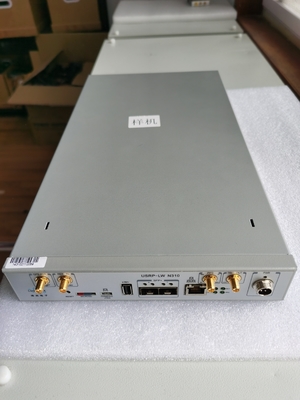

4RX، 4TX دستگاه رادیویی تعریف شده با نرم افزار USRP-LW N310
نرم افزار جهانی رادیو جانبی USRP-LW N310
بررسی اجمالی محصولات
N310 کنترل و مدیریت سیستم SDR را با ارائه توانایی انجام وظایف از راه دور مانند به روز رسانی نرم افزار، راه اندازی مجدد، تنظیم مجدد کارخانه، بررسی خودکار، اشکال زدایی میزبان/ARM و نظارت بر عملکرد سیستم، ساده می کند.USRP-LW N310 در حال حاضر یکی از محصولات با متراکم ترین کانال ها در بازار SDR است که دارای 4 کانال با 4 کانال دریافت در ارتفاع 0.5U است.قسمت جلویی فرکانس رادیویی از دو فرستنده گیرنده ad9371 استفاده می کند، این نوعی آخرین فناوری فرکانس رادیویی تجهیزات آنالوگ است.هر کانال پهنای باند آنی تا 100 مگاهرتز را فراهم می کند و محدوده فرکانسی گسترده ای از 10 مگاهرتز تا 6 گیگاهرتز را پوشش می دهد.
ویژگی های اصلی
· استقرار قابل اعتماد و مقاوم در برابر خطا.· قابلیت های مدیریت از راه دور.· پشتیبانی از عملیات مستقل (جاسازی شده) یا مبتنی بر میزبان (شبکه).· پوشش فرکانس 10MHz-6GHz.· تا 100M پهنای باند آنی در هر کانال.· پشتیبانی 4 ارسال و 4 دریافت در همان زمان.· بانک فیلتر گیرنده.· ADC 16 بیتی، DAC 14 بیتی.· نرخ نمونه برداری قابل تنظیم: 122.88، 125، و 153.6 MS/s.· داخلی Xilinx Zynq-7100 SoC FPGA.· CPU دو هسته ای ARM Cortex-A9 800 مگاهرتز.· دو پورت SPF+ (1 گیگابیت اترنت، 10 گیگابیت اترنت، Aurora).· پشتیبانی از مرجع ساعت خارجی و مرجع زمان PPS.· پشتیبانی از ورودی پورت RX خارجی، TX LO.· ساخته شده در GPSDO.· 1 نوع پورت میزبان USB.· 1 پورت میکرو USB (کنسول سریال، JTAG).· ساخته شده در لینوکس سفارشی.· پشتیبانی از نسخه UHD3.11.0 یا جدیدتر.· چارچوب توسعه RFNoC FPGA.· Xilinx Vivado 2017.4 Design Suite (مجوز گنجانده نشده است).· پشتیبانی از رادیو گنو.
پردازنده باند پایه: پردازنده باند پایه USRP-LW N310 از zynq-7100 SOC Xilinx استفاده می کند که تعداد زیادی FPGA قابل برنامه ریزی را برای نیازهای بلادرنگ و پردازش با تأخیر کم و عملکرد مستقل CPU ARM دو هسته ای ارائه می دهد.کاربران می توانند برنامه ها را بر روی سیستم عامل از پیش نصب شده لینوکس مستقر کنند یا از رابط های پرسرعت مانند میزبان اترنت گیگابیتی، اترنت 10 گیگابیتی استفاده کنند.همگام‌سازی: USRP-LW N310 دارای معماری طراحی ساعت مرجع انعطاف‌پذیر است که از PPS خارجی، مرجع زمان مرجع ساعت، ورودی LO خارجی و gpsdo پشتیبانی می‌کند که برای تحقق سیستم‌های MIMO با تعداد کانال بالا مفید است.
