160MHz 2944 USRP نرم افزار تعبیه شده رادیوهای مقیاس پذیر

پلت فرم رادیویی تعریف شده نرم افزار جهانی، USRP-LW 2944، 160 مگاهرتز

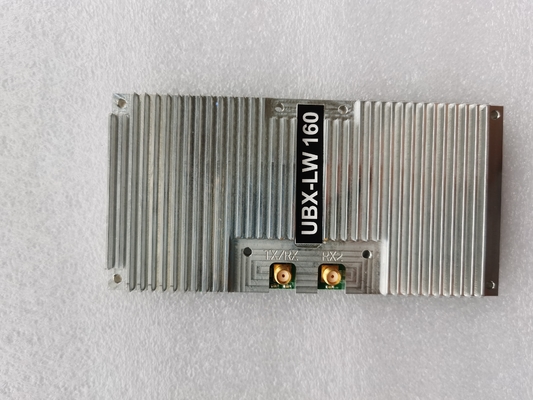

USRP-LW 2944 یک پلت فرم رادیویی (SDR) با کارایی بالا و مقیاس پذیر برای طراحی و استقرار سیستم های ارتباطی بی سیم نسل بعدی است.این شامل یک برد USRP-LW X310 و دو برد دختر UBX-LW160MHz RF است.

معماری سخت افزاری USRP-LW 2944 دو اسلات برد دختر با پهنای باند افزایش یافته را با پهنای باند تا 160M از 10MHz تا 6GHz ترکیب می کند.و دارای چندین رابط پرسرعت برای انتخاب (PCIe، درگاه های اترنت گیگابیتی/10 گیگابیتی)، و همچنین یک FPGA غنی از منابع و قابل برنامه ریزی توسط کاربر Kintex-7 FPGA است.علاوه بر اینUSRP-LW 2944از یک درایور UHD کراس پلتفرم منبع باز، با تعداد زیادی چارچوب توسعه، معماری های مرجع سازگار و پروژه های منبع باز استفاده می کند.

به عنوان هسته پردازش دیجیتال USRP-LW 2944، XC7K410T FPGA اتصال پرسرعت بین تمام اجزای اصلی را فراهم می کند.شامل قسمت جلویی RF، رابط میزبان و حافظه DDR3 است.FPGA پیش‌فرض همه UHD ها را برای کنترل تبدیل پایین دیجیتال و تبدیل دیجیتال بالا، تنظیم فرکانس دقیق و برخی دیگر از بلوک‌های عملکرد DSP فراهم می‌کند.کاربران می توانند از فضای خالی FPGA غنی از منابع Kintex-7، به علاوه چارچوب توسعه RFNoC که توسط USRP پشتیبانی می شود، برای توسعه و پیاده سازی ماژول های پردازش DSP خود استفاده کنند.

راUSRP-LW 2944انواع رابط های پرسرعت را برای انتخاب ارائه می دهد.در پنل دستگاه، پورت گیگابیتی اترنت یکی از ساده ترین و پرکاربردترین راه های اتصال است.برای برنامه‌هایی با پهنای باند زیاد و تأخیر کم، مانند مطالعات PHY/MAC، X310 یک رابط باس کارآمد PCIe x4 برای این عملیات قطعی ارائه می‌کند.هنگامی که برنامه از ضبط شبکه یا پردازش چند نود استفاده می کند، پورت 10 گیگابیتی بهترین انتخاب است.

راUSRP-LW 2944شامل بسیاری از ویژگی های اضافی است که به برخی دیگر از برنامه های بی سیم کمک می کند.به عنوان مثال، در طراحی FPGA، 1 گیگابایت DDR3 روی مادربرد می تواند به عنوان بافر داده و ذخیره سازی داده ها استفاده شود.GPSDO داخلی اختیاری هنگام همگام سازی با سیستم GPS با تاخیر همگام سازی کمتر از 50 ثانیه، مرجع فرکانس با دقت بالا را ارائه می دهد.به کاربر اجازه می دهد تا اجزای خارجی مانند تقویت کننده ها و سوئیچ ها را از طریق رابط GPIO کنترل کند، از ورودی هایی مانند محرک های رویداد پشتیبانی کند و سیگنال های اشکال زدایی را مشاهده کند.راUSRP-LW 2940همچنین شامل یک آداپتور داخلی JTAG است که به توسعه دهندگان اجازه می دهد تصاویر جدید FPGA را به راحتی بارگیری و اشکال زدایی کنند.
