پلت فرم رادیویی تعریف شده نرم افزار جهانی مقیاس پذیر USRP 2940

Universal Software Defined Radio Platform, USRP-LW 2940

USRP-LW 2940 یک پلت فرم رادیویی (SDR) با کارایی بالا و مقیاس پذیر برای طراحی و استقرار سیستم های ارتباطی بی سیم نسل بعدی است.این شامل یک برد USRP-LW X310 و دو برد دخترانه RF 40 مگاهرتز WBX-LW است.

راUSRP-LW 2940معماری سخت افزاری دو اسلات برد دختر با پهنای باند افزایش یافته را با پهنای باند تا 40M از 50 مگاهرتز تا 2.2 گیگاهرتز ترکیب می کند.و دارای چندین رابط پرسرعت برای انتخاب (PCIe, Gigabit/10 Gigabit Ethernet port) و همچنین یک FPGA غنی از منابع و قابل برنامه ریزی توسط کاربر Kintex-7 FPGA است.علاوه بر اینUSRP-LW 2940از یک درایور UHD کراس پلتفرم منبع باز، با تعداد زیادی چارچوب توسعه، معماری های مرجع سازگار و پروژه های منبع باز استفاده می کند.

به عنوان هسته پردازش دیجیتال ازUSRP-LW 2940XC7K410T FPGA اتصال با سرعت بالا را بین تمام اجزای اصلی فراهم می کند.شامل قسمت جلویی RF، رابط میزبان و حافظه DDR3 است.FPGA پیش فرض همه UHD ها را برای کنترل تبدیل پایین دیجیتال و تبدیل دیجیتال به بالا، تنظیم فرکانس دقیق و برخی دیگر از بلوک های عملکرد DSP فراهم می کند.کاربران می توانند از فضای خالی FPGA غنی از منابع Kintex-7، به علاوه چارچوب توسعه RFNoC که توسط USRP پشتیبانی می شود، برای توسعه و پیاده سازی ماژول های پردازش DSP خود استفاده کنند.

راUSRP-LW 2940کیت تجهیزات شامل: یکUSRP-LW 2940واحد اصلی، کابل گیگابیت، آداپتور SFP+ Gigabit، آداپتور برق، کابل USB2.0 JTAG، کانکتور SMA کابل RF 4 ریشه.

جدول مقایسه عملکرد FPGA سری پورت اترنت و سری X

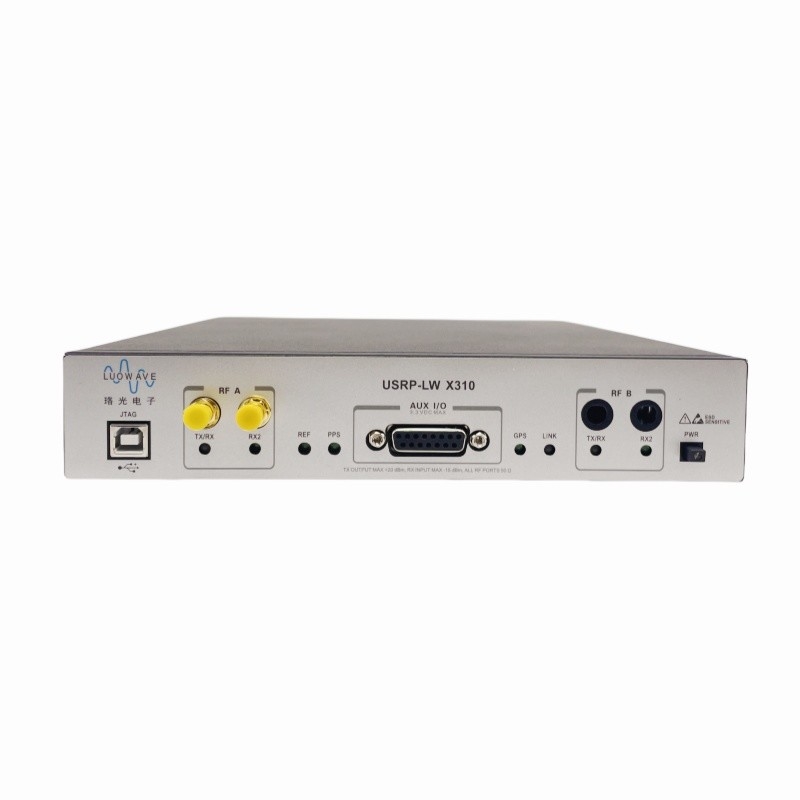

راUSRP-LW 2940انواع رابط های پرسرعت را برای انتخاب ارائه می دهد.در پنل دستگاه، پورت اترنت گیگابیت یکی از ساده ترین و پرکاربردترین راه های اتصال است.برای کاربردهایی با پهنای باند زیاد و تأخیر کم، مانند مطالعات PHY/MAC، X310 یک رابط باس کارآمد PCIe x4 برای این عملیات قطعی ارائه می‌کند.هنگامی که برنامه از ضبط شبکه یا پردازش چند نود استفاده می کند، پورت 10 گیگابیتی بهترین انتخاب است.

راUSRP-LW 2940شامل بسیاری از ویژگی های اضافی است که به برخی دیگر از برنامه های بی سیم کمک می کند.به عنوان مثال، در طراحی FPGA، 1 گیگابایت DDR3 روی مادربرد می تواند به عنوان بافر داده و ذخیره سازی داده ها استفاده شود.GPSDO داخلی اختیاری هنگام همگام سازی با سیستم GPS با تاخیر همگام سازی کمتر از 50 ثانیه، مرجع فرکانس با دقت بالا را ارائه می دهد.به کاربر اجازه می دهد تا اجزای خارجی مانند تقویت کننده ها و سوئیچ ها را از طریق رابط GPIO کنترل کند، از ورودی هایی مانند محرک های رویداد پشتیبانی کند و سیگنال های اشکال زدایی را مشاهده کند.راUSRP-LW 2940همچنین شامل یک آداپتور داخلی JTAG است که به توسعه دهندگان اجازه می دهد تصاویر جدید FPGA را به راحتی بارگیری و اشکال زدایی کنند.
