USRP-LW N321٬٬ پورت اترنت USRP National Instruments SDR N321

Name: USRP-LW N321٬٬ پورت اترنت USRP National Instruments SDR N321
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: N321
Price: 488.00 USD
Availability: InStock

نام تجاری:	Luowave
شماره مدل:	N321
مقدار تولیدی:	1 قطعه
قیمت:	USD
زمان تحویل:	کالاهای نقطه ای یا 30 روزه
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

جزئیات بسته بندی:

جعبه کاغذ \ کارتن کاغذی

قابلیت ارائه:

1 قطعه

برجسته کردن:

پورت اترنت USRP SDR

USRP SDR N321

ابزارهای ملی sdr USRP

توضیحات محصول

سری پورت های Ethernet USRP-LW N321

مرور کلی محصول
USRP-LW N321 یک رادیو تعریف شده نرم افزاری شبکه ای است که قابلیت اطمینان و تحمل خطا را برای استفاده در سیستم های بی سیم توزیع شده در مقیاس بزرگ فراهم می کند.این یک SDR با کارایی بالا است که از یک طراحی RF منحصر به فرد استفاده می کند که 2 RX و 2 را در یک کانال TX اندازه نیمه عرض RU ارائه می دهدهر کانال تا 200 مگاهرتز پهنای باند لحظه ای را فراهم می کند و محدوده فرکانس گسترده ای از 3 مگاهرتز تا 6 گیگاهرتز را پوشش می دهد.پردازنده باند پایه از Xilinx Zynq-7100 SoC برای ارائه FPGAs قابل برنامه ریزی کاربر در زمان واقعی استفاده می کند، پردازش با تاخیر پایین، و همچنین پردازنده های دو هسته ای ARM برای عملکرد مستقل. دارای دو پورت SPF + و 1 پورت QSFP + است و از 1 GbE ، 10 GbE ،و رابط Aurora که جریان های IQ با سرعت بالا را به یک PC میزبان یا FPGA coprocessor ارائه می دهد.

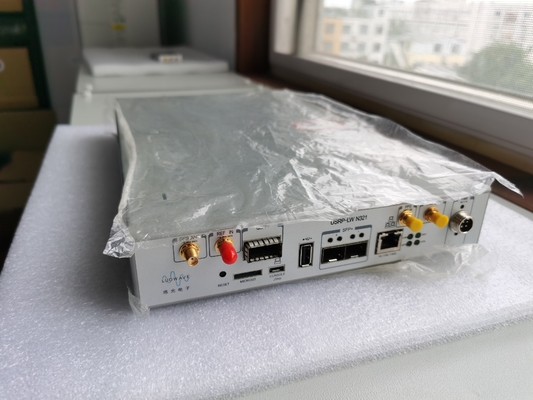

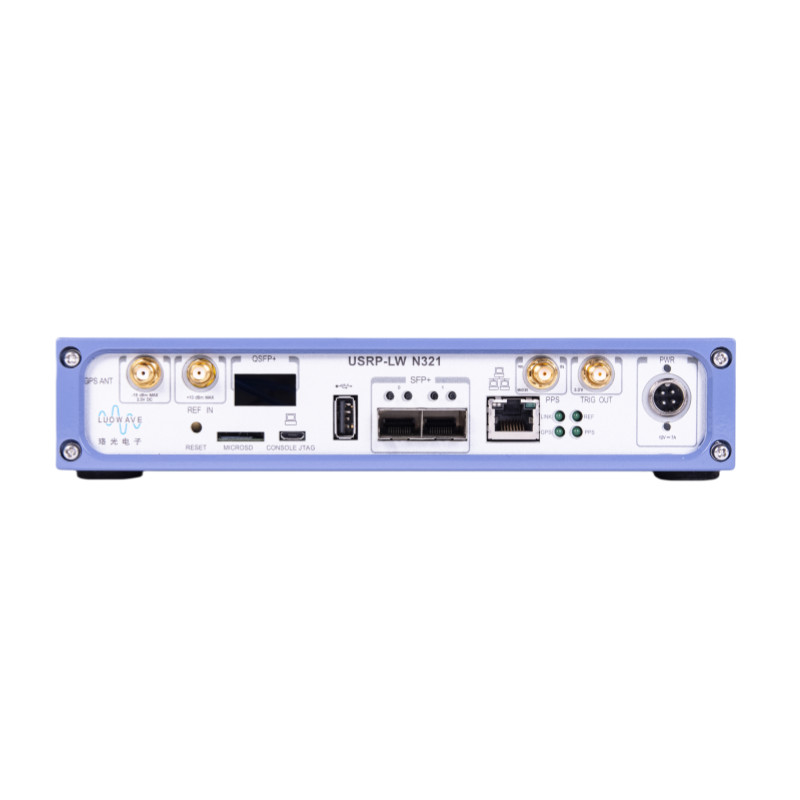

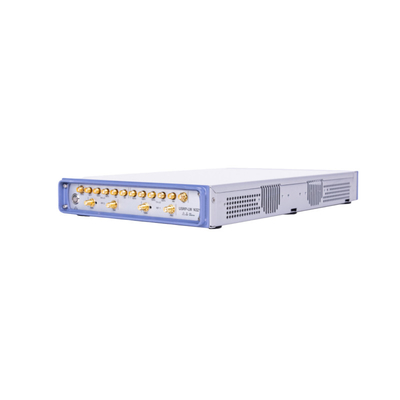

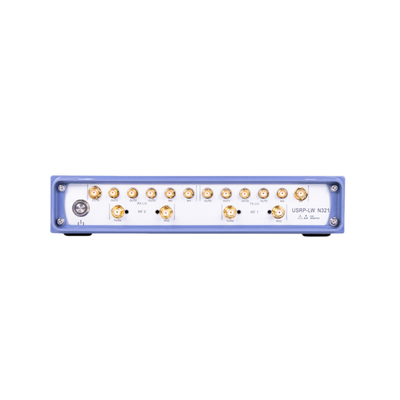

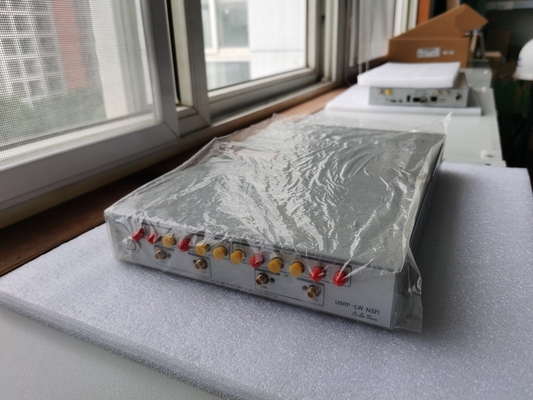

USRP-LW N321٬٬ پورت اترنت USRP National Instruments SDR N321 0

معماری همگام سازی انعطاف پذیر از مرجع ساعت 10 مگاهرتز، مرجع زمان PPS، ورودی های TX و RX LO خارجی و GPSDO برای پلت فرم آزمایش MIMO فاز منسجم پشتیبانی می کند.USRP-LW N321 توانایی وارد کردن TX و RX LO را در فرکانس های پشتیبانی بالاتر از 450 MHz دارد، که آن را مناسب برای ساخت موضوعات بزرگ، فاز منسجم مناسب برای انواع موضوعات تحقیقاتی بی سیم پیشرفته است.USRP-LW N321 اجازه می دهد که TX و RX LO در پیکربندی ستاره به چندین دستگاه دیگر USRP-LW N321 صادر شود.
USRP-LW N321 از آخرین پیشرفت های نرم افزاری UHD برای ساده سازی کنترل و مدیریت دستگاه های متعدد در شبکه استفاده می کند، با وظایف مدیریت از راه دور منحصر به فرد مانند اشکال زدایی،به روزرسانی نرم افزار، راه اندازی مجدد، تنظیم مجدد به حالت کارخانه و نظارت بر سلامت سیستم.

ویژگی های اصلی:

استفاده قابل اعتماد و مقاوم به خطا
قابلیت های مدیریت از راه دور
عملیات مستقل (شامل) یا میزبان (برنامه شبکه)
به طور کامل یکپارچه و جمع آوری شده (کارت های دختر قابل تعویض توسط USRP N321 پشتیبانی نمی شوند).
محدوده فرکانس گسترده از 3 مگاهرتز تا 6 گگاهرتز
پهنای باند لحظه ای تا 200 مگاهرتز در هر کانال
2RX,2TX
بانک فیلتر RX، TX
ADC 14 بیتی، DAC 16 بیتی
نرخ ساعت استاد: 200، 245.76و 250 MS/s
Xilinx Zynq-7100 SoC
پردازنده دو هسته ای ARM Cortex-A9 800 MHz
1 پورت QSFP+
۲ پورت SFP+ (۱ گیگابیت اترن، ۱۰ گیگابیت اترن، اورورا)
RJ45 ((1 GbE)
مرجع ساعت
زمان مرجع PPS
پورتهای ورودی و خروجی خارجی RX LO، TX LO
1 پورت میزبان USB نوع A
1 پورت مایکرو USB (کنسول سریال، JTAG)
ساعت نگهبان
OpenEmbedded لینوکس
درایورهای سخت افزاری USRP (UHD3.15.0.0 یا بعد از آن) و نسخه های API نرم افزار منبع باز
چارچوب توسعه FPGA RF Network-on-Chip (RFNoCTM)

مشخصات فنی

دسته بندی پارامتر	مقدار عددی	واحد	دسته بندی پارامتر	مقدار عددی	واحد
پذیرش			پرتاب
تعداد کانال ها	2	-	تعداد کانال ها	2	-
محدوده دستاوردها	-16 ~ 34	دی بی	محدوده دستاوردها	-30 تا 25	دی بی
دستاوردهاي زيادي	1	دی بی	دستاوردهاي زيادي	1	دی بی
حداکثر قدرت ورودی	-15	دی بی ام	حداکثر قدرت ورودی	-15	دی بی ام
بانک فیلتر	450 ~ 760 760 ~ 1100 1100 ~ 1410 1410 ~ 2050 2050 ~ 3000 3000 ~ 4500 4500 ~ 6000	مگاهرتز	بانک فیلتر	450 ~ 650 650 ~ 1000 1000 ~ 1350 1350 ~ 1900 1900 ~ 3000 3000 ~ 4100 4100 ~ 6000	مگاهرتز
یک محدوده فرکانس نوسانگر محلی خارجی می تواند ورودی	0.45 ~ 6	گاهرتز	یک محدوده فرکانس نوسانگر محلی خارجی می تواند ورودی	0.45 ~ 6	گاهرتز
زمان تنظیم	245	μ s	زمان تنظیم	245	μ s
زمان تغییر TX/RX	750	μ s	زمان تغییر TX/RX	750	μ s
عملکرد تبدیل و ساعت			قدرت
میزان نمونه گیری	200,245.76,250	کشورهای عضو	ولتاژ ورودی DC	12,7	V,A
رزولوشن ADC	14	تکه ها	مصرف برق	60 تا 80	W
رزولوشن DAC	16	تکه ها	خواص فیزیکی
			اندازه	380×220×45	mm
ثبات فرکانس GPSDO قفل نشده	0.1	ppm	وزن	3.4	کیلوگرم
GPSDO PPS نسبت به دقت UTC	<8	ns	الزامات محیط عملیاتی
ثبات تاخیر GPSDO	<+/-50 3 25	μ s ساعت ها °C	محدوده عملیاتی ثابت	0 تا 50	°C
ثبات تاخیر GPSDO	<+/-50 3 25	μ s ساعت ها °C	محدوده دمای ذخیره سازی	-40 ~ 70	°C
