جزئیات محصول:
|
| برجسته: | رادیو تعریف شده با نرم افزار تعبیه شده 160 مگاهرتز,USRP X310 16G,ettus x300 16G |
||
|---|---|---|---|

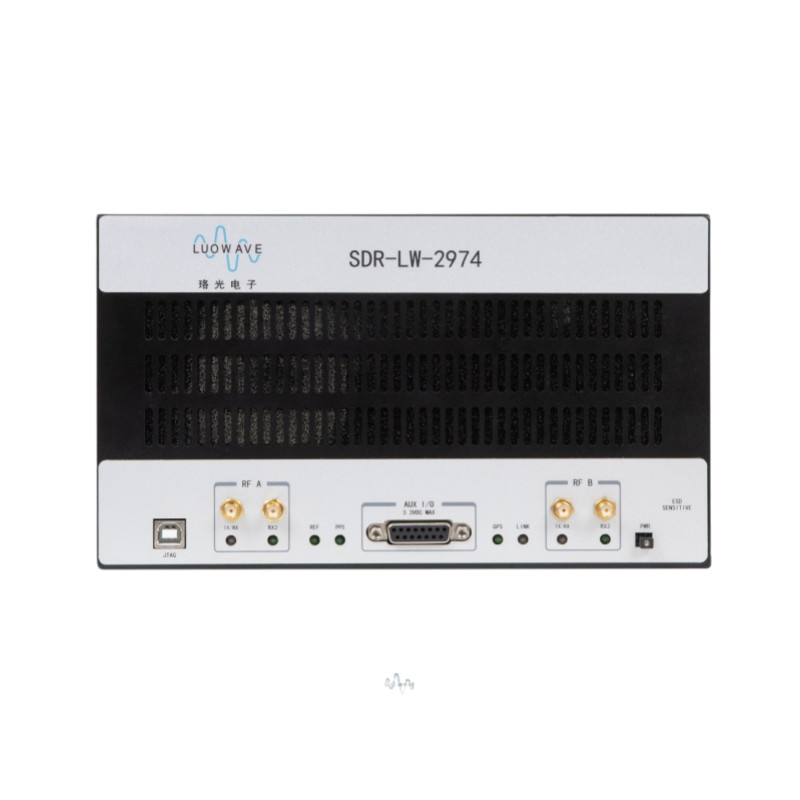

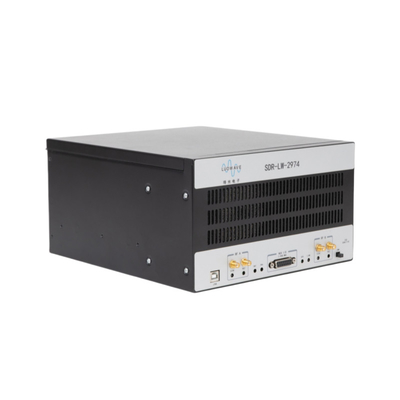

LUOWAVE SDR-LW 2974، دستگاه همه در یک Usrp X310
SDR-LW 2974
●10 مگاهرتز - 6 گیگاهرتز
●پردازنده پرسرعت I7
●500 گیگابایت SSD
●16 گیگابایت رم
●کارت شبکه 1G و 10G
●نرم افزار USRP تعریف شده است تجهیزات رادیویی نرم افزاری
معرفی محصول
SDR-LW 2974 یک دستگاه مستقل SDR تعبیه شده با کارایی بالا است که از یک پردازنده داخلی، FPGA و قسمت جلویی RF تشکیل شده است.این محصول دارای پردازنده داخلی i7 اینتل، 500 گیگابایت SSD و 16 گیگابایت حافظه است.محدوده پوشش فرکانس از 10 مگاهرتز تا 6 گیگاهرتز و حداکثر پهنای باند 160 مگاهرتز است.دارای چندین رابط پرسرعت اختیاری (PCIe، Gigabit Ethernet و 10 Gigabit Ethernet) و همچنین دارای یک FPGA غنی از منابع و قابل برنامه ریزی توسط کاربر Kintex-7.مانند همه دستگاه‌های USRP، این دستگاه از یک درایور UHD cross-platform منبع باز استفاده می‌کند و UHD از اکثر برنامه‌ها و چارچوب‌های SDR مانند GNU Radio پشتیبانی می‌کند.
میک ویژگی

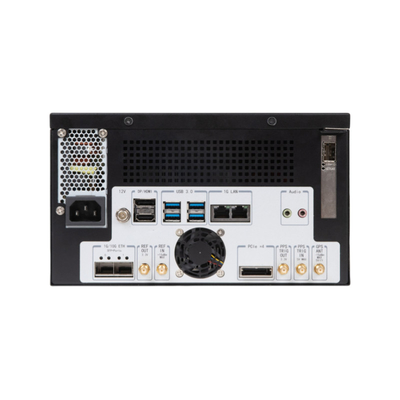

| پردازنده i7 مجهز به سیستم عامل بلادرنگ لینوکس | رابط JTAG |
| رابط PCIe Gen x4 | |
| 500 گیگابایت SSD، 16 گیگابایت رم | چهار پورت USB 3.0 |
| پوشش فرکانس 10MHz-6GHz | دو پورت SPF+ |
| تا 160M پهنای باند آنی در هر کانال | Xilinx Kintex-7 FPGA داخلی |
| پشتیبانی 2 ارسال و 2 دریافت به طور همزمان | پشتیبانی از مرجع ساعت خارجی و مرجع زمان PPS |
| چارچوب توسعه RFNoC FPGA | پشتیبانی از رادیو گنو |
کامپیوتر صنعتی
| پردازنده | اینتل I7 9700 |
| کارت حافظه | 16G |
| SFP | 10 گیگابیت بر ثانیه |
| کابل PCIe | PCIe Gen 2 x4 |
| RJ45 | 1 گیگابیت بر ثانیه |
FPGA و بیس باند
| FPGA | Kintex-7 XC7K410T |
| DRAM | 1G |
| وضوح ADC | 14 بیت |
| وضوح DAC | 16 بیت |
| نرخ نمونه برداری ADC | 200M/S |
Xilinx Kintex-7 410T به‌عنوان هسته پردازش دیجیتال SDR-LW 2974، اتصال مستقیم و پرسرعت تمام اجزای اصلی، از جمله RF front-end، رابط میزبان و حافظه DDR3 را فراهم می‌کند.FPGA پیش‌فرض همه ماژول‌های UHD را برای تبدیل دیجیتال به پایین و تبدیل دیجیتال به بالا، تنظیم فرکانس دقیق و برخی دیگر از عملکردهای DSP فراهم می‌کند.کاربران می توانند از فضای آزاد فراوان FPGA و چارچوب توسعه پشتیبانی شده توسط USRP برای توسعه و پیاده سازی ماژول های پردازش DSP خود استفاده کنند.
شاخص RF
| Eماموریت | آردریافت کردن | ||
| تعداد کانال ها | 2 | تعداد کانال ها | 2 |
| محدوده فرکانس | 10 مگاهرتز - 6 گیگاهرتز | محدوده فرکانس | 10 مگاهرتز - 6 گیگاهرتز |
| مرحله فرکانس | 1 کیلوهرتز | مرحله فرکانس | 1 کیلوهرتز |
| حداکثر توان خروجی | 6-20dBm | حداکثر توان خروجی | -15 دسی بل |
| برد بدست آورید | 31.5 دسی بل | برد بدست آورید | 0 -37.5 دسی بل |
| گام به دست آورید | 0.5dB | گام به دست آورید | 0.5dB |
| حداکثر پهنای باند بلادرنگ | 160 مگاهرتز | حداکثر پهنای باند بلادرنگ | 160 مگاهرتز |
| شکل سر و صدا | 7 دسی بل |
پصاحب
| ولتاژ | 220 ولت |
| جاری | 最大3A |
Eمحیط زیست
| محدوده دمای کاری | 0-50 درجه سانتیگراد |
| حداکثر ارتفاع | 2000 متر |
| رطوبت | 10٪ - 90٪ (بدون تراکم) |
| از محیط استفاده کنید | داخلی خارجی |
منبع تغذیه SDR-LW2974 مستقیماً به برق شهری 220 ولت متصل است.توصیه می شود از محصول همراه با لوازم جانبی منبع تغذیه متصل استفاده کنید.در صورت نیاز به تعویض، لطفا با شرکت ما تماس بگیرید.فرستنده می تواند در کل محدوده فرکانس کاری به پهنای باند تا 160M برسد.
اندازه سازه
| اندازه فیزیکی | 23.5*26.5*13.4 (سانتی متر) |
| وزن | 3.6 کیلوگرم |
SDR-LW 2974 یک نمونه اولیه ایده آل برای ساخت یک سری از برنامه های تحقیقاتی پیشرفته، از جمله شبیه سازی دستگاه مستقل LTE یا 802.11، توسعه الگوریتم کنترل دسترسی متوسط (MAC)، سیستم خروجی چندگانه ورودی (MIMO)، شبکه ناهمگن، انتقال LTE، RF است. نمونه گیری فشرده سازی، سنجش از دور طیفی، رادیو شناختی، شکل دهی پرتو و جهت یابی.
