عملیات تعبیه شده رادیویی Ettus N321 توسط نرم افزار USRP از راه دور

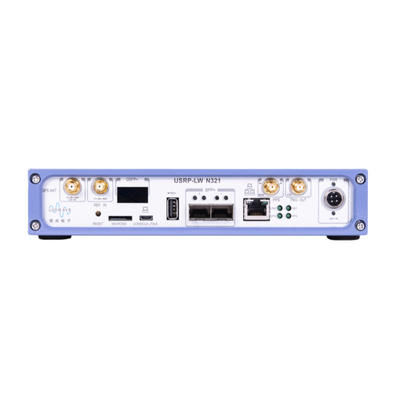

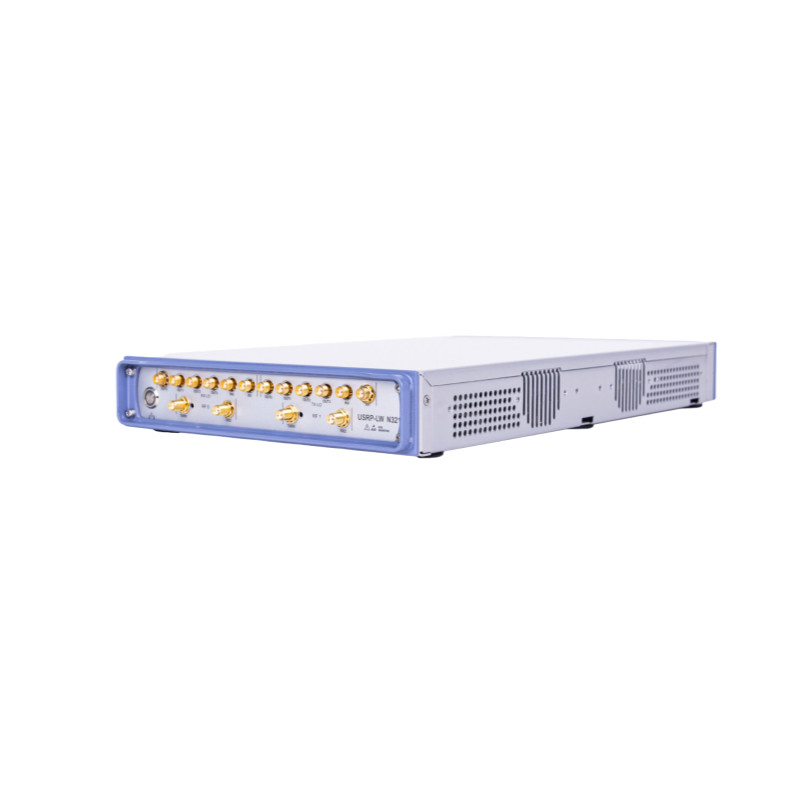

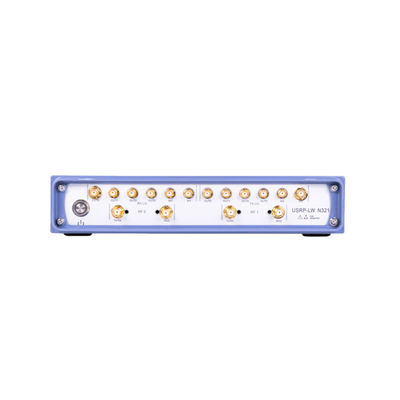

رادیو تعریف شده نرم افزار، USRP-LW N321

بررسی اجمالی محصولات

USRP-LW N321 یک رادیو تعریف شده توسط نرم افزار شبکه ای است که قابلیت اطمینان و تحمل خطا را برای استقرار در مقیاس بزرگ و سیستم های بی سیم توزیع شده فراهم می کند.این یک SDR با کارایی بالا است که از یک RF منحصر به فرد برای ارائه 2 کانال RX و 2 کانال TX استفاده می کند.هر کانال حداکثر 200 مگاهرتز پهنای باند آنی را فراهم می کند و محدوده فرکانسی گسترده ای از 3 مگاهرتز تا 6 گیگاهرتز را پوشش می دهد.پردازنده باند پایه از Xilinx Zynq-7100 SoC برای ارائه یک FPGA قابل برنامه ریزی کاربر بزرگ برای پردازش زمان واقعی، با تأخیر کم و یک CPU ARM دو هسته ای برای عملکرد مستقل استفاده می کند.پشتیبانی از رابط های 1 گیگابیتی، 10 گیگابایتی و آرورا از طریق دو پورت SFP+ و 1 پورت QSFP+، پخش IQ با توان بالا را به کامپیوتر میزبان یا کمک پردازنده FPGA امکان پذیر می کند.

ویژگی های اصلی

امکانات

• استقرار قابل اعتماد و مقاوم در برابر خطا
• قابلیت مدیریت از راه دور
• عملیات مستقل (جاسازی شده) یا مبتنی بر میزبان (جریان شبکه).
• کاملاً یکپارچه و مونتاژ شده (USRP N321 از کارت های دختر قابل تعویض پشتیبانی نمی کند)
• محدوده فرکانس گسترده 3 مگاهرتز تا 6 گیگاهرتز
• حداکثر 200 مگاهرتز پهنای باند آنی در هر کانال
• 2 RX، 2TX در ضریب فرم نیمه گسترده RU
• بانک فیلتر RX، TX
• ADC 14 بیتی، DAC 16 بیتی
• نرخ ساعت اصلی: 200، 245.76، و 250 MS/s
• Xilinx Zynq-7100 SoC
  • CPU دو هسته ای ARM Cortex-A9 800 مگاهرتز
• یک پورت QSFP+
• دو پورت SFP+ (1 گیگابیت اترنت، 10 گیگابیت اترنت، Aurora
• RJ45 (1 گیگابایت)
• مرجع ساعت
• مرجع زمان PPS
• پورت های ورودی RX، TX LO خارجی
• خرگوش سفید
• GPSDO داخلی
• 1 پورت میزبان USB را تایپ کنید
• 1 پورت میکرو USB (کنسول سریال، JTAG)
• ماژول پلتفرم مورد اعتماد نسخه 1.2
• تایمر سگ نگهبان
•

شاخص فنی:
