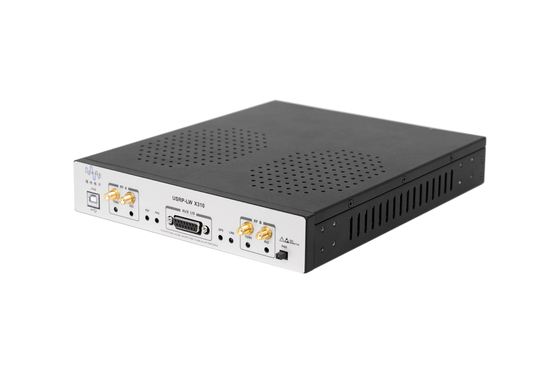

دستگاه رادیویی فرعی نرم افزاری جهانی با عملکرد بالا USRP-LW X310

خلاصه ی محصول

X310 یک پلت فرم SDR با عملکرد بالا و مقیاس پذیر است. معماری دو اسلات برد دختر با پهنای باند گسترش یافته را با پهنای باند پایه تا 160 مگاهرتز ترکیب می کند.گزینه های متعدد رابط با سرعت بالا (PCIe)، دو 10 گیگ، دو 1 گیگ) ، و یک Kintex-7 FPGA بزرگ در یک دسکتاپ راحت یا یک فاکتور شکل 1U نیمه گسترده نصب می شود.

ویژگی های اصلی

1در قلب USRP-LW X310، FPGA XC7K410T اتصال با سرعت بالا بین تمام اجزای اصلی در دستگاه از جمله فرنتند های رادیویی، رابط های میزبان و حافظه DDR3 را فراهم می کند.

2هسته پیش فرض FPGA که با UHD ارائه شده است، تمام بلوک های کاربردی برای تبدیل دیجیتال پایین و تبدیل بالا، تنظیم فرکانس خوب،و سایر توابع DSP که اجازه می دهد آن را با سایر دستگاه های USRP با استفاده از معماری UHD قابل تعویض باشد.

3. Kintex-7 FPGA بزرگ فضای اضافی را برای توسعه دهندگان فراهم می کند تا بلوک های سفارشی DSP را در خود جای دهند و با تعداد زیادی از چارچوب های توسعه پشتیبانی شده توسط USRP سازگار است.معماری های مرجع، و پروژه های منبع باز.

خلاصه محصول:

USRP-LW X310 طیف وسیعی از رابط های سرعت بالا را برای انتخاب ارائه می دهد. در پانل جعبه ، پورت گیگابیت اترنت ساده ترین راه برای اتصال است.برای برنامه های کاربردی با پهنای باند گسترده و تاخیر کم، مانند تحقیقات PHY / MAC، LW X310 یک رابط بس کارآمد PCIe x4 را برای این عملیات تعیین کننده فراهم می کند.پورت های 10G بهترین انتخاب هستند. USRP-LW X310 شامل بسیاری از ویژگی های اضافی است که با برخی از برنامه های بی سیم دیگر کمک خواهد کرد. به عنوان مثال در طراحی FPGA،1GB DDR3 بر روی مادربرد می تواند به عنوان ذخیره سازی داده و ذخیره سازی داده استفاده شودGPSDO داخلی اختیاری هنگام همگام سازی با یک سیستم GPS با تاخیر همگام سازی کمتر از 50ns یک مرجع فرکانس بسیار دقیق را فراهم می کند.اجازه می دهد تا کاربر برای کنترل اجزای خارجی مانند تقویت کننده ها و سوئیچ ها از طریق رابط GPIOUSRP-LW X310 همچنین شامل یک آداپتور داخلی JTAG است که به توسعه دهندگان اجازه می دهد به راحتی تصاویر FPGA جدید را بارگیری و اشکال زدایی کنند.

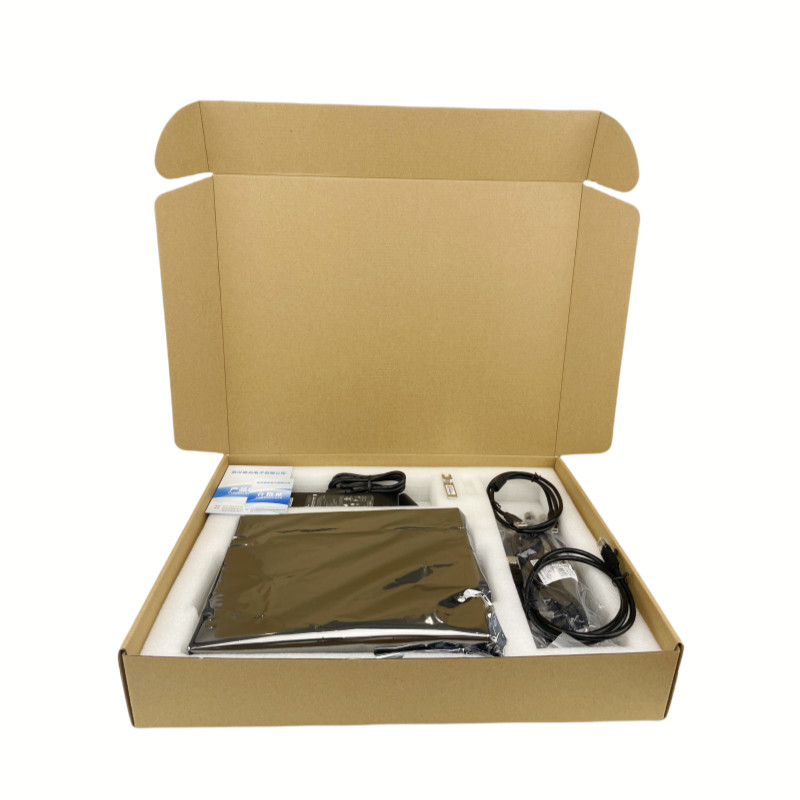

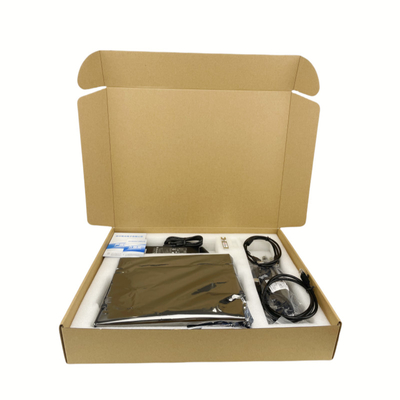

شامل این تجهیزات:

1. USRP-LW X310

2پورت شبکه گیگابیت

3آداپتور SFP + گیگابیت

4. منبع برق

5کابل USB2.0JTAG

6. چهار کابل SMA-Bulkhead

آزمایش USRP-LW X310

گزارش آزمایش X310 و 3 daughterboards ((WBX، SBX، UBX) می تواند در جزئیات daughterboards مشاهده شود
