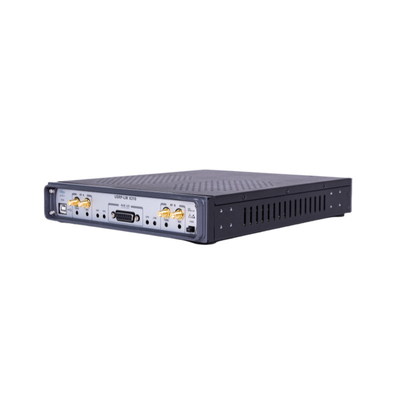

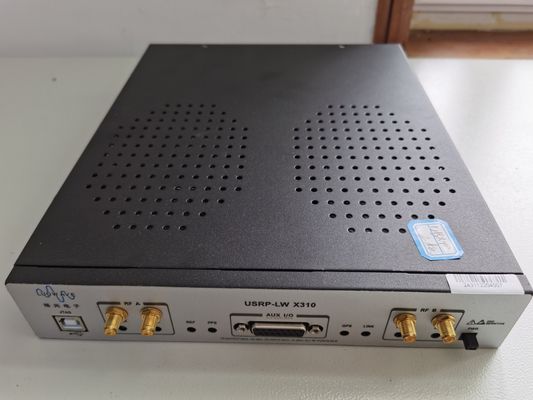

سری X USRP-LW X310

USRP-LW X310 یک پلت فرم رادیویی تعریف شده نرم افزاری (SDR) با عملکرد بالا و مقیاس پذیر برای طراحی و استفاده از سیستم های ارتباطی بی سیم نسل بعدی است.

معماری سخت افزاری USRP-LW X310 ترکیبی از دو اسلات برد دختر با پهنای باند گسترش یافته با پهنای باند تا 160M از DC تا 6GHz است.و دارای چندین رابط کاربری با سرعت بالا برای انتخاب (PCIe، پورت های گیگابیت / 10 گیگابیت اترنت) ، و همچنین یک Kintex-7 FPGA غنی از منابع و قابل برنامه ریزی کاربر. علاوه بر این ، USRP-LW X310 از یک درایور UHD کراس پلت فرم منبع باز استفاده می کند ،با تعداد زیادی از چارچوب توسعه، معماری های مرجع سازگار و پروژه های منبع باز.

به عنوان هسته پردازش دیجیتال USRP-LW X310 ، XC7K410T FPGA اتصال با سرعت بالا بین تمام اجزای اصلی را فراهم می کند.FPGA پیش فرض تمام UHD ها را برای کنترل تبدیل دیجیتال پایین و تبدیل دیجیتال بالا فراهم می کندکاربران می توانند از فضای خالی Kintex-7 FPGA غنی از منابع و همچنین چارچوب توسعه RFNoC که توسط USRP پشتیبانی می شود، استفاده کنند.توسعه و پیاده سازی ماژول های پردازش DSP خود را.

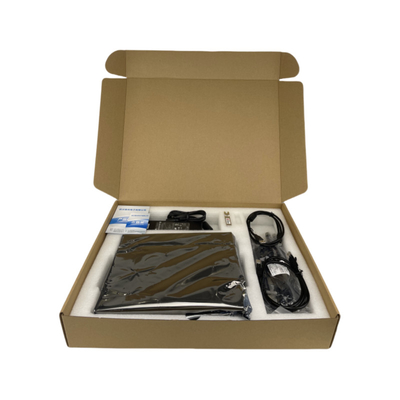

کیت تجهیزات USRP-LW X310 شامل: یکUSRP-LW X310 واحد اصلی، کابل گیگابیت SFP+ آداپتور گيگابيت، آداپتور برق، USB2.0 JTAG کابل SMA کابل RF کانکتور 4 ریشه.

جدول مقایسه عملکرد FPGA از سری پورت های Ethernet و سری X

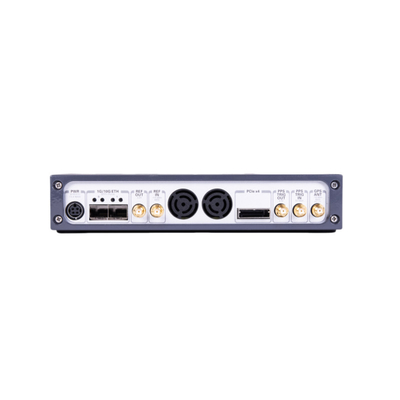

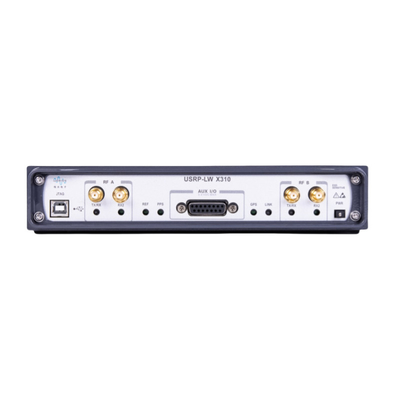

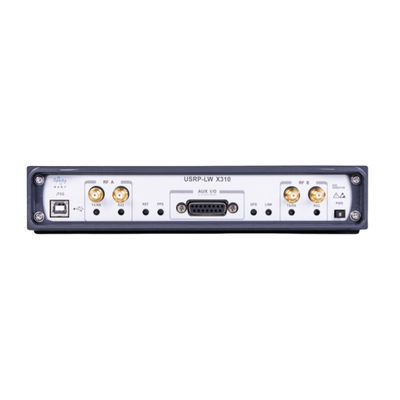

USRP-LW X310 طیف وسیعی از رابط های با سرعت بالا را برای انتخاب ارائه می دهد. در پانل دستگاه، پورت گیگابیت اترنت یکی از ساده ترین و رایج ترین روش های اتصال است.برای برنامه های کاربردی با پهنای باند گسترده و تاخیر کم، مانند مطالعات PHY / MAC، X310 یک رابط بس کارآمد PCIe x4 را برای این عملیات تعیین کننده فراهم می کند.10 گيگابيت پورت بهترين انتخاب است.

USRP-LW X310 شامل بسیاری از ویژگی های اضافی است که به برخی از برنامه های بی سیم دیگر کمک می کند. به عنوان مثال در طراحی FPGA،1GB DDR3 در مادربرد می تواند به عنوان ذخیره سازی داده و ذخیره سازی داده استفاده شودGPSDO داخلی اختیاری هنگام همگام سازی با سیستم GPS با تاخیر همگام سازی کمتر از 50ns، مرجع فرکانس با دقت بالا را فراهم می کند.اجازه می دهد تا کاربر برای کنترل اجزای خارجی مانند تقویت کننده ها و سوئیچ ها از طریق رابط GPIOUSRP-LW X310 همچنین شامل یک آداپتور داخلی JTAG است که به توسعه دهندگان اجازه می دهد به راحتی تصاویر جدید FPGA را بارگیری و اشکال زدایی کنند.

اطلاعات فنی USRP-LW X310:
