جزئیات محصول:
|
برجسته: | GPSDO 4G LTE USRP,GPSDO نصب شده روی برد با دقت بالا,GPSDO 4G LTE USRP |
---|

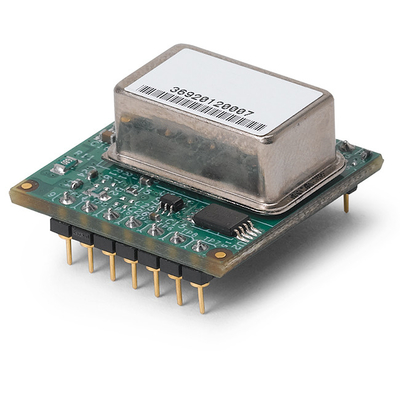

این یک نوسان ساز کریستالی با انضباط GPS (GPSDO) است که با USRP X300 یا X310 سازگار است.GPSDO یک مرجع 10 مگاهرتز با دقت بالا و یک سیگنال PPS را ارائه می دهد.این به توسعه دهندگان اجازه می دهد تا سیستمی بسازند که به برنامه های کاربردی با الزامات همگام سازی فشرده یا هم ترازی زمان بندی جهانی در 50 ns خدمت می کند.
این یک نوسان ساز کریستالی با انضباط GPS (GPSDO) است که با USRP X300 یا X310 سازگار است.همچنین می توان از آن باUSRP B200/B210، اما سیستم به برق خارجی نیاز دارد.GPSDO یک مرجع 10 مگاهرتز با دقت بالا و یک سیگنال PPS را ارائه می دهد که به توسعه دهندگان این امکان را می دهد تا سیستم هایی بسازند که برنامه هایی را با دقت فرکانس بهبودیافته و تراز زمان بندی جهانی ارائه دهند.
خواندن آن را توصیه می کنیمراهنمای انتخاب GPSDOبرای اطمینان از اینکه این دستگاه مناسب برای برنامه شما است.
مشخصات ماژول | ||
1 دقت PPS | ± 50 ثانیه به UTC RMS (1-Sigma) GPS قفل شده است | |
پایداری هولدور | <±20µs در مدت 3 ساعت در دمای +25 درجه سانتیگراد | |
1 خروجی PPS (OCXO Flywheel تولید شده) | 3.3 VDC CMOS | |
کنترل RS-232 | دستورات کنترل NMEA و SCPI-99، یکپارچه شده در UHD | |
فرکانس GPS | L1، C/A 1574 مگاهرتز | |
آنتن جی پی اس | فعال (سازگار با 5 ولت) یا غیرفعال | |
گیرنده جی پی اس | دارای 50 کانال، موبایل، WAAS، EGNOS، MSAS | |
حساسیت | اکتساب -142dBm، ردیابی -168dBm | |
TTFF | شروع سرد: <45 ثانیه، شروع گرم: 1 ثانیه، شروع گرم: 1 ثانیه | |
ADEV | 1E-11 در 1 ثانیه | |
زمان گرم کردن / زمان تثبیت | <5 دقیقه در +25C تا 1E-08 دقت | |
ولتاژ تغذیه (Vdd) | 3.3/5VDC | |
مصرف برق | حداکثر 0.7 وات | |
دمای عملیاتی | 0 تا 60+ | |
دمای ذخیره سازی | -45 تا 85 درجه سانتیگراد | |
مشخصات نوسانگر | ||
فرکانس خروجی | 10 مگاهرتز | |
10MHz Retrace | ± 2E-08 پس از 1 ساعت در دمای 25 درجه سانتیگراد | |
ثبات فرکانس بیش از دما (شرایط باز کردن قفل) | ± 2.5E-08 | |
زمان گرم کردن | < 1 دقیقه در +25 درجه سانتیگراد | |
نویز فاز در 10 مگاهرتز | 1 هرتز | -75dBc/Hz |
10 هرتز | -110dBc/Hz | |
100 هرتز | -132dBc/Hz | |
1 کیلوهرتز | -142dBc/Hz | |
10 کیلوهرتز | <-145dBc/Hz |
