جزئیات محصول:
|
برجسته: | ایستگاه پایه 4G LTE USRP B200,4G LTE ایستگاه پایه GPSDO,USRP B200 4G LTE ایستگاه پایه TCXO,4G LTE Base Station GPSDO,USRP B200 4G LTE Base Station TCXO |
---|

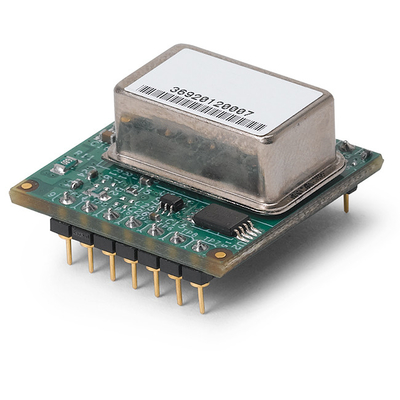

این یک نوسان ساز کریستالی کنترل شده با درجه حرارت (GPSDO) است که برای استفاده با USRP توصیه می شود.B200/B210.GPSDO یک مرجع 10 مگاهرتز با دقت بالا و سیگنال 1 PPS را ارائه می دهد، که به توسعه دهندگان اجازه می دهد تا سیستم هایی بسازند که برنامه هایی را با دقت فرکانس بهبودیافته (75ppb در حالت قفل نشده) یا تراز زمان بندی جهانی (50 ns در حالت قفل) ارائه دهند.
این یک نوسان ساز کریستالی کنترل شده با درجه حرارت (GPSDO) است که برای استفاده با USRP توصیه می شود.B200/B210.GPSDO یک مرجع 10 مگاهرتز با دقت بالا و سیگنال 1 PPS را ارائه می دهد، که به توسعه دهندگان اجازه می دهد تا سیستم هایی بسازند که برنامه هایی را با دقت فرکانس بهبودیافته (75ppb در حالت قفل نشده) یا تراز زمان بندی جهانی (50 ns در حالت قفل) ارائه دهند.
بر خلافOCXOنسخه مبتنی بر، که برای استفاده با USRP توصیه می شودX300/X310، این ماژول توان کمتر را می توان با USRP استفاده کردB200/B210در یک پیکربندی با گذرگاه USB.
خواندن آن را توصیه می کنیمراهنمای انتخاب GPSDOبرای اطمینان از اینکه این دستگاه مناسب برای برنامه شما است.
مشخصات ماژول | ||
1 دقت PPS | ± 50 ثانیه به UTC RMS (1-Sigma) GPS قفل شده است | |
1 خروجی PPS | 3.3 VDC CMOS | |
کنترل RS-232 | دستورات کنترل NMEA و SCPI-99، یکپارچه شده در UHD | |
فرکانس GPS | L1، C/A 1574 مگاهرتز | |
آنتن جی پی اس | فعال (سازگار با 5 ولت) یا غیرفعال | |
گیرنده جی پی اس | دارای 50 کانال، موبایل، WAAS، EGNOS، MSAS | |
حساسیت | اکتساب -142dBm، ردیابی -168dBm | |
TTFF | شروع سرد: <45 ثانیه، شروع گرم: 1 ثانیه، شروع گرم: 1 ثانیه | |
ADEV | 1E-11 در 1 ثانیه | |
زمان گرم کردن / زمان تثبیت | <5 دقیقه در +25C تا 1E-08 دقت | |
ولتاژ تغذیه (Vdd) | 3.3 ولت | |
مصرف برق | حداکثر 0.5 وات | |
دمای عملیاتی | 0 تا 60+ | |
دمای ذخیره سازی | -45 تا 85 درجه سانتیگراد | |
مشخصات نوسانگر | ||
فرکانس خروجی | 10 مگاهرتز | |
10MHz Retrace | ± 2E-08 پس از 1 ساعت در دمای 25 درجه سانتیگراد | |
ثبات فرکانس بیش از دما (شرایط باز کردن قفل) | ± 7.5E-08 | |
زمان گرم کردن | < 1 دقیقه در +25 درجه سانتیگراد | |
نویز فاز در 10 مگاهرتز | 1 هرتز | -65dBc/Hz |
10 هرتز | -102dBc/Hz | |
100 هرتز | -132dBc/Hz | |
10 کیلوهرتز | <-152dBc/Hz |
