جزئیات محصول:
|
| برجسته: | WBX RF Daughter Card, 2.4GHz ISM Daughterboard,Daughterboard 2.4GHz ISM,2.4GHz ISM Daughterboard,Daughterboard 2.4GHz ISM |
||
|---|---|---|---|

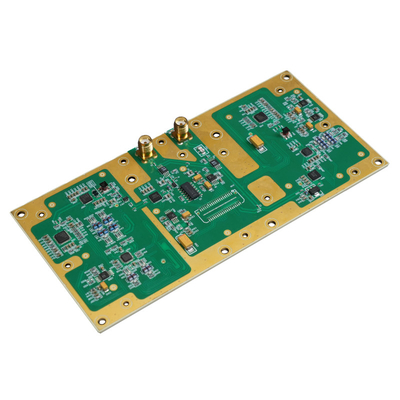

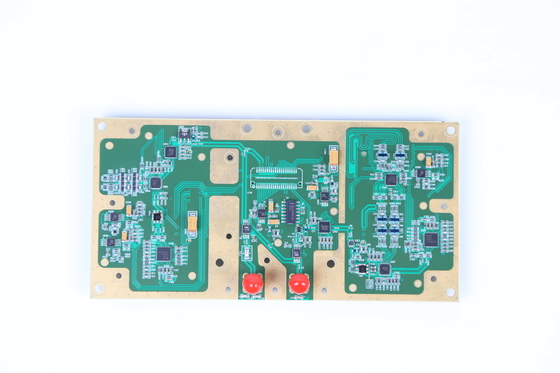

فقط تخته‌های دختر USRP WBX-LW 120MHZ، سری X
WBX-120 یک فرستنده و گیرنده تمام دوبلکس و باند پهن است که باند فرکانسی 50 مگاهرتز تا 2.2 گیگاهرتز را با پهنای باند آنی 120 مگاهرتز پوشش می دهد.WBX-120 می تواند طیف گسترده ای از زمینه های کاربردی از جمله ایمنی عمومی، ارتباطات باند هوا، رادیو آماتور و ISM را ارائه دهد.WBX-120 با USRP X310 سازگار است.
ویژگی های اصلی:
1. پوشش فرکانس: 50 مگاهرتز - 2.2 گیگاهرتز
2. حداکثر پهنای باند شامل: 120 مگاهرتز است
3. برد دختر WBX RF حاوی یک فرستنده و گیرنده باند پهن دوبلکس است که حداکثر 120 مگاهرتز از پهنای باند آنی را پشتیبانی می کند.
4. ارائه طیف وسیعی از کاربردها: امنیت عمومی، ارتباطات، رادیو آماتور و ISM
5. زنجیره های دریافت و ارسال نوسان ساز محلی به طور مستقل عمل می کنند و امکان عملکرد دوبلکس فرکانس را فراهم می کنند.
6. مرجع برای نوسان ساز محلی، ساعت اصلی از USRP است که امکان چندین عملیات منسجم را فراهم می کند.
توضیحات عملکردی:
WBX-LW-40 یک فرستنده گیرنده با پهنای باند بالا را ارائه می دهد که تا 100 میلی وات توان خروجی را با نویز 5 دسی بل ارائه می دهد.زنجیره های دریافت و ارسال نوسان ساز محلی به طور مستقل عمل می کنند و می توانند برای MIMO همگام شوند.این یک دستگاه SDR ایده آل برای برنامه هایی است که می خواهند به فرکانس هایی در محدوده 50MHz-2200MHz دسترسی داشته باشند.از جمله برنامه های کاربردی می توان به وای فای، وایمکس، فرستنده گیرنده باند S و فرستنده گیرنده باند 2.4 گیگاهرتز ISM اشاره کرد.کاربردها عبارتند از ارتباطات سیار زمینی، رادیوهای دریایی و هوافضا.ایستگاه های پایه موبایل، رایانه های شخصی و رادیوهای چند باند GSM؛رادارهای چند پایه منسجم؛شبکه های حسگر بی سیم؛پخش تلویزیونی؛و مدیریت ایمنی عمومیقابل اجرا برای USRP-LW N200، USRP-LW N210، USRP-X310، USRP-X300.
محصول سازگار:
لطفا در صورت نیاز به اطلاعات بیشتر با من تماس بگیرید.
Whatsapp/skype/Wechat: +8618062514745 وب سایت: https://www.luowave.com/en/
تست WBX-LW 40M
شرح محیط آزمایش: تجهیزات شرکت R&S برای آزمایش استفاده می شود، مدل ZVL است.تجهیزات تست USRP-LW X310 و WBX-LW 40M هستند.این دو دستگاه با کابل فرکانس رادیویی مستقیماً به هم متصل می شوند.نمودار محیط تست:
نمودار اتصال تست فرستنده حلقه باز:
نمودار اتصال آزمایشی دریافت خود به خودی حلقه بسته:
داده های تست حلقه باز و حلقه بسته بر اساس GNU RADIO COMPANION: نمودار بلوک تست GNU RADIO COMPANION:
1. سرکوب حامل و تست رد تصویر: فرکانس مرکزی 70 مگاهرتز، فرکانس سیگنال باند پایه 10 کیلوهرتز، GAIN 9 دسی بل
فرکانس مرکزی 70 مگاهرتز، گرافیک خروجی حداکثر بهره:
فرکانس مرکزی 70 مگاهرتز، طیف تست فرستنده گیرنده حلقه بسته و گرافیک حوزه زمان
2. داده های تست حلقه باز و حلقه بسته بر اساس GNU RADIO COMPANION: سرکوب حامل و تست رد تصویر: فرکانس مرکزی 100 مگاهرتز، فرکانس سیگنال باند پایه 10 کیلوهرتز، GAIN 9 دسی بل
فرکانس مرکزی 100 مگاهرتز، خروجی گرافیک در حداکثر بهره:
فرکانس مرکزی 100 مگاهرتز، طیف تست فرستنده گیرنده حلقه بسته و گرافیک دامنه زمانی
3. داده های تست حلقه باز و حلقه بسته بر اساس GNU RADIO COMPANION: سرکوب حامل و تست رد تصویر: فرکانس مرکزی 400 مگاهرتز، فرکانس سیگنال باند پایه 10 کیلوهرتز، GAIN 9 دسی بل
فرکانس مرکزی 400 مگاهرتز، خروجی گرافیک در حداکثر بهره:
فرکانس مرکزی 400 مگاهرتز، طیف تست فرستنده گیرنده حلقه بسته و گرافیک حوزه زمان
4. داده های تست حلقه باز و حلقه بسته بر اساس GNU RADIO COMPANION: سرکوب حامل و تست رد تصویر: فرکانس مرکزی 800 مگاهرتز، فرکانس سیگنال باند پایه 10 کیلوهرتز، GAIN 9 دسی بل
فرکانس مرکزی 800 مگاهرتز، گرافیک خروجی با حداکثر بهره:
فرکانس مرکزی 800 مگاهرتز، طیف تست فرستنده گیرنده حلقه بسته و گرافیک دامنه زمانی
5. داده های تست حلقه باز و حلقه بسته بر اساس GNU RADIO COMPANION: سرکوب حامل و تست رد تصویر: فرکانس مرکزی 1 گیگاهرتز، فرکانس سیگنال باند پایه 10 کیلوهرتز، GAIN 9 دسی بل
فرکانس مرکزی 1 گیگاهرتز، گرافیک خروجی با حداکثر بهره:
فرکانس مرکزی 1 گیگاهرتز، طیف آزمایشی فرستنده گیرنده-گیرنده حلقه بسته و گرافیک دامنه زمانی
6. اندازه گیری نویز فاز: فرکانس مرکزی 1 گیگاهرتز:
