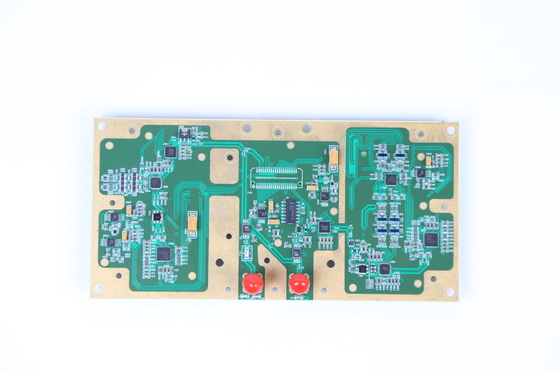

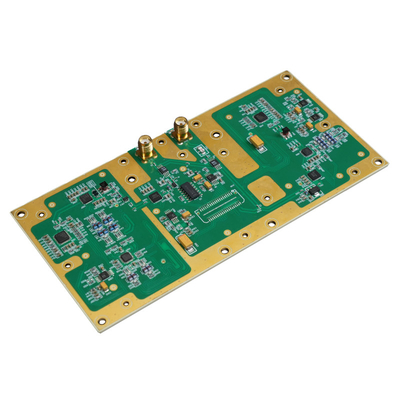

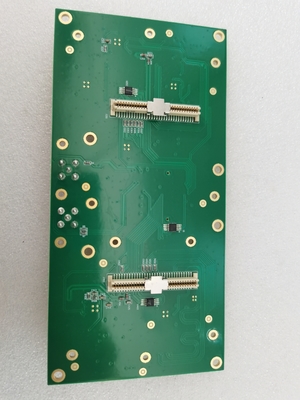

تخته‌های دختر LUOWAVE RF Rx/Tx WBX-LW (40 مگاهرتز، 120 مگاهرتز)

ویژگی های اصلی:

1. پوشش فرکانس: 50 مگاهرتز - 2.2 گیگاهرتز

2. حداکثر پهنای باند شامل: 40 مگاهرتز، 120 مگاهرتز

3. برد دختر WBX RF حاوی یک فرستنده و گیرنده باند پهن دوبلکس است که حداکثر 120 مگاهرتز از پهنای باند آنی را پشتیبانی می کند.

4. ارائه طیف وسیعی از کاربردها: امنیت عمومی، ارتباطات، رادیو آماتور و ISM

5. زنجیره های دریافت و ارسال نوسان ساز محلی به طور مستقل عمل می کنند و امکان عملکرد دوبلکس فرکانس را فراهم می کنند.

6. مرجع برای نوسان ساز محلی، ساعت اصلی از USRP است که امکان چندین عملیات منسجم را فراهم می کند.

7. مناسب برای دستگاه های USRP-LW X300 / x310

توضیحات عملکردی:

WBX-LW-40 یک فرستنده گیرنده با پهنای باند بالا را ارائه می دهد که تا 100 میلی وات توان خروجی را با نویز 5 دسی بل ارائه می دهد.زنجیره های دریافت و ارسال نوسان ساز محلی به طور مستقل عمل می کنند و می توانند برای MIMO همگام شوند.این یک دستگاه SDR ایده آل برای برنامه هایی است که می خواهند به فرکانس هایی در محدوده 50MHz-2200MHz دسترسی داشته باشند.از جمله برنامه های کاربردی می توان به وای فای، وایمکس، فرستنده گیرنده باند S و فرستنده گیرنده باند 2.4 گیگاهرتز ISM اشاره کرد.کاربردها عبارتند از ارتباطات سیار زمینی، رادیوهای دریایی و هوافضا.ایستگاه های پایه موبایل، رایانه های شخصی و رادیوهای چند باند GSM؛رادارهای چند پایه منسجم؛شبکه های حسگر بی سیم؛پخش تلویزیونی؛و مدیریت ایمنی عمومیقابل اجرا برای USRP-LW N200، USRP-LW N210، USRP-X310، USRP-X300.

فرکانس مرکزی 800 مگاهرتز، گرافیک خروجی با حداکثر بهره:

فرکانس مرکزی 800 مگاهرتز، طیف تست فرستنده گیرنده حلقه بسته و گرافیک دامنه زمانی

5. داده های تست حلقه باز و حلقه بسته بر اساس GNU RADIO COMPANION: سرکوب حامل و تست رد تصویر: فرکانس مرکزی 1 گیگاهرتز، فرکانس سیگنال باند پایه 10 کیلوهرتز، GAIN 9 دسی بل

فرکانس مرکزی 1 گیگاهرتز، گرافیک خروجی با حداکثر بهره:

فرکانس مرکزی 1 گیگاهرتز، طیف آزمایشی فرستنده گیرنده-گیرنده حلقه بسته و گرافیک دامنه زمانی

6. اندازه گیری نویز فاز: فرکانس مرکزی 1 گیگاهرتز:

لطفا در صورت نیاز به اطلاعات بیشتر با من تماس بگیرید.
