جزئیات محصول:
|
پوشش فرکانس:: | 10 مگاهرتز - 6 گیگاهرتز | پهنای باند شامل:: | 160 مگاهرتز |
---|---|---|---|
برجسته: | کالیبراسیون تخته دخترانه USRP 2944,160MHz 2944 USRP,160MHz USRP 2944,160MHz 2944 USRP,160MHz USRP 2944 |

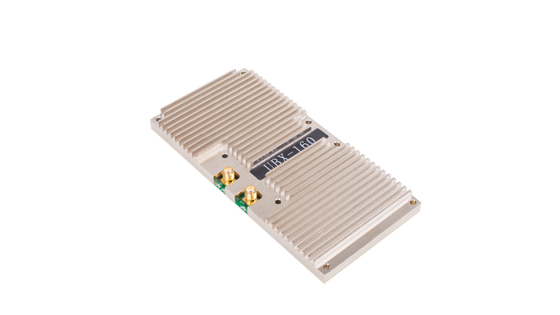

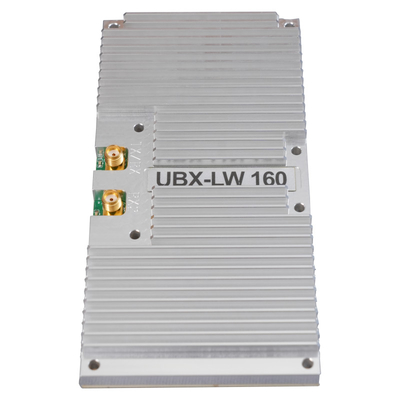

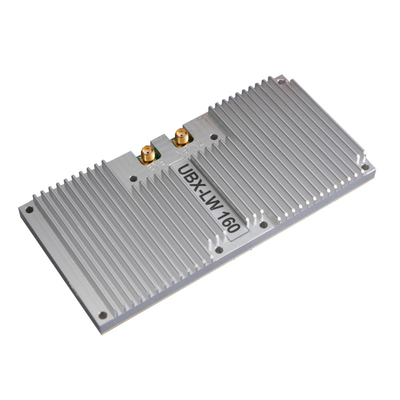

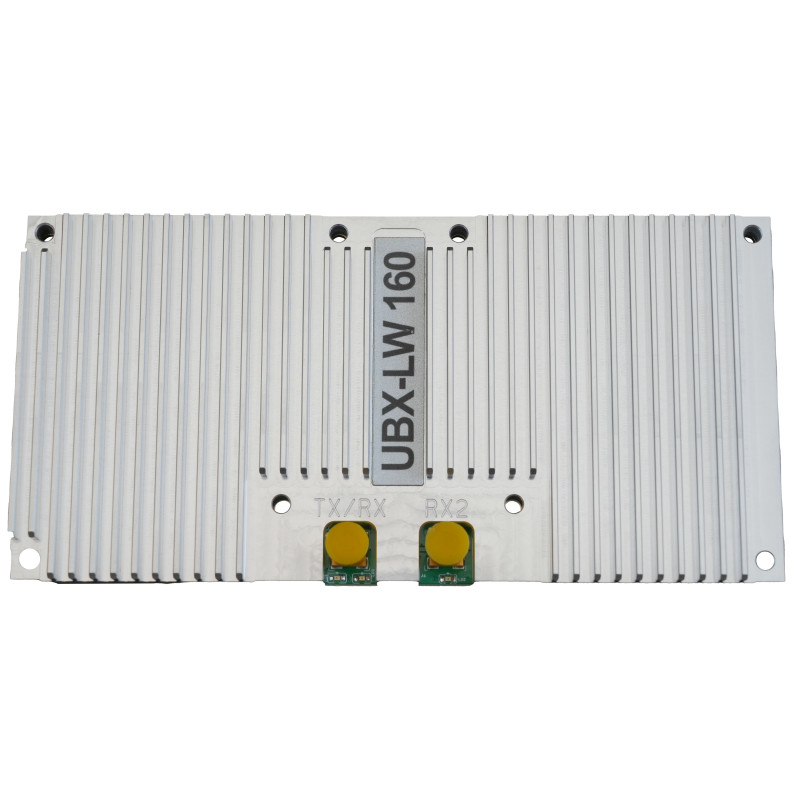

تخته دختر USRP UBX-LW 160MHZ
برد UBX 160 یک فرستنده و گیرنده باند پهن دوطرفه است که فرکانسهای 10 مگاهرتز تا 6 گیگاهرتز را با پهنای باند آنی 160 مگاهرتز* پوشش میدهد.عملکرد منسجم و همتراز فاز در چندین تخته UBX به کاربران امکان میدهد MIMO و برنامههای جهت یاب را بررسی کنند.تخته دخترانه UBX 160 به جای دیگر بردهای USRP کار می کند و با دستگاه های سری X USRP سازگار است.
ویژگی های اصلی:
1. پوشش فرکانس: 10 مگاهرتز - 6 گیگاهرتز
2. پهنای باند شامل: 160 مگاهرتز
3. فرکانس های TX و RX تمام دوبلکس به طور مستقل کار می کند
4. از همگام سازی یا کالیبراسیون فاز پشتیبانی کنید
شرح عملکرد:
UBX-LW یک فرستنده و گیرنده تمام دوبلکس است که RF با کارایی بالا را پوشش می دهد که اکثر بخش های فرکانس را برای تراز فاز منسجم در MIMO چند کاناله و کاربردهای جهت یاب پوشش می دهد.محدوده تنظیم پهنای باند، UBX-LW را به یک برنامه ایده آل تبدیل می کند که همه باندهای فرکانسی رایج را پوشش می دهد، فرکانس بالا، فرکانس بسیار بالا، سلولی، رادار و WIFI را در بر می گیرد و می تواند برای نظارت بر کل باند مورد نظر استفاده شود.UBX-LW به طور متناوب با بردهای دختر USRP-LW موجود برای ادغام یکپارچه با برنامه های موجود شما کار می کند.
لطفا در صورت نیاز به اطلاعات بیشتر با من تماس بگیرید.
Whatsapp/skype/Wechat: +8618062514745 وب سایت: https://www.luowave.com/en/
تست UBX-LW 160M
شرح محیط آزمایش: تجهیزات شرکت R&S برای آزمایش استفاده می شود، مدل ZVL است.تجهیزات تست USRP-LW X310 و UBX-LW 160M هستند.این دو دستگاه با کابل فرکانس رادیویی مستقیماً به هم متصل می شوند.نمودار محیط تست:
نمودار اتصال تست فرستنده حلقه باز:
نمودار اتصال آزمایشی دریافت خود به خودی حلقه بسته:
داده های تست حلقه باز و حلقه بسته بر اساس GNU RADIO COMPANION: 1. سرکوب حامل و تست رد تصویر: فرکانس مرکزی 10 مگاهرتز، فرکانس سیگنال باند پایه 10 کیلوهرتز، GAIN 9 دسی بل
فرکانس مرکزی 10 مگاهرتز، خروجی گرافیک در حداکثر بهره:
2. سرکوب حامل و تست رد تصویر: فرکانس مرکزی 100 مگاهرتز، فرکانس سیگنال باند پایه 10 کیلوهرتز، GAIN 9 دسی بل
فرکانس مرکزی 100 مگاهرتز، خروجی گرافیک در حداکثر بهره:
فرکانس مرکزی 100 مگاهرتز، طیف تست فرستنده گیرنده حلقه بسته و گرافیک دامنه زمانی
3. سرکوب حامل و تست رد تصویر: فرکانس مرکزی 400 مگاهرتز، فرکانس سیگنال باند پایه 10 کیلوهرتز، GAIN 9dB
فرکانس مرکزی 400 مگاهرتز، خروجی گرافیک در حداکثر بهره:
فرکانس مرکزی 400 مگاهرتز، طیف تست فرستنده گیرنده حلقه بسته و گرافیک حوزه زمان
4. سرکوب حامل و تست سرکوب آینه: فرکانس مرکزی 800 مگاهرتز، فرکانس سیگنال باند پایه 10 کیلوهرتز، GAIN 9 دسی بل
فرکانس مرکزی 800 مگاهرتز، خروجی گرافیک در حداکثر بهره:
فرکانس مرکزی 800 مگاهرتز، طیف تست فرستنده گیرنده حلقه بسته و گرافیک دامنه زمانی
5. سرکوب حامل و تست رد تصویر: فرکانس مرکزی 2.4 گیگاهرتز، فرکانس سیگنال باند پایه 10 کیلوهرتز، GAIN 9 دسی بل
فرکانس مرکزی 2.4 گیگاهرتز، خروجی گرافیک در حداکثر بهره:
فرکانس مرکزی 2.4 گیگاهرتز، طیف تست فرستنده گیرنده حلقه بسته و گرافیک دامنه زمانی
6. اندازه گیری نویز فاز: فرکانس مرکزی 1 گیگاهرتز
لطفا در صورت نیاز به اطلاعات بیشتر با من تماس بگیرید.
Whatsapp/skype: +8618062514745 وب سایت: https://www.luowave.com/en/
ویژگی های اصلی:
1. پوشش فرکانس: 10 مگاهرتز - 6 گیگاهرتز
