جزئیات محصول:
|
| فرکانس: | 27-29 گیگاهرتز | حالت دوبلکس: | TDD |
|---|---|---|---|
| اندازه آرایه: | 1*16، 1*64 اختیاری | حالت پلاریزاسیون: | عمودی |
| سرکوب سایدلوب: | ≥13dB@normal | EIRP را راه اندازی کنید: | ≥41dBm |
| برجسته: | سیستم موج میلی متری 27 گیگاهرتز 29 گیگاهرتز,رادار موج میلی متری رادار 5 گرمی DC12V,رادار موج میلی متری DC 12 ولت 29 گیگاهرتز |
||
پارامترهای اصلی سیستم
| فرکانس | 27-29 گیگاهرتز | |
| حالت دوبلکس | TDD | |
| اندازه آرایه | 1*16، 1*64 اختیاری | |
| حالت پلاریزاسیون | عمودی | |
| سرکوب سایدلوب | ≥13dB@normal | |
| محدوده اسکن پرتو |
|
|
| زمان تعویض پرتو | ＜3 ما | |
| EIRP را راه اندازی کنید | ≥41dBm | |
| دریافت G/T | ≥-8dB/K |
امواج میلی متری کاربردهای گسترده ای در زمینه هایی مانند ارتباطات، رادار، سنجش از دور و نجوم دارند.در حالی که ساخت 5G در حال انجام است، با انجماد نسخه R16، مردم به تدریج بر روی فناوری های کلیدی مرحله بعدی 5G تمرکز می کنند.در این میان، فناوری امواج میلی متری به عنوان قاتل 5G شناخته می شود.
بزرگترین ویژگی موج میلی متری منابع باند فرکانسی غنی است.در مقایسه با دشواری تخصیص منابع در باند فرکانسی Sub-6، موج میلی متری می تواند به راحتی منابع پهنای باند بالای 100 مگاهرتز، حتی تا 400 مگاهرتز یا 800 مگاهرتز را تخصیص دهد.بر اساس چنین منابع پهنای باند فرکانس فراوان، سرعت انتقال بی سیم موج میلی متری 5G می تواند به راحتی چندین برابر از Sub-6 تجاوز کند.
موج میلی متری دارای فرکانس بالا و طول موج کوتاه است، بنابراین اندازه آنتن کوچکتر است.تحت همان حجم، آنتن های بیشتری را می توان ادغام کرد، یک پرتو باریک تر تشکیل داد و وضوح فضایی بسیار بالایی به دست آورد.
راه حل
سیستم موج میلی متری 5G که توسط Luowave SDR راه اندازی شده است از یک ماژول بالغ USRP N321 (N310) به اضافه یک ماژول موج میلی متری تشکیل شده است.ماژول موج میلی متری آنتن آرایه ای را یکپارچه می کند و مجموعه کاملی از سیستم آزمایشی موج میلی متری 5G را می توان به سرعت تنها با یک کامپیوتر ساخت.با این سیستم، آموزش، تحقیق و نمایش 5G به راحتی امکان پذیر است.
ماژول موج میلی متری را می توان به صورت جداگانه توسط یک کامپیوتر کنترل کرد، با یک منبع فرکانس با کارایی بالا قابل تنظیم داخلی، و محدوده اسکن پرتو وسیع ±60︒ تضمین کافی برای تحقیقات شکل دهی پرتو را فراهم می کند.

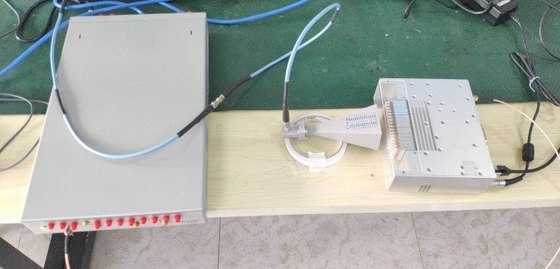

شکل 1 نمودار تست سیستم
شکل 2 تست سیستم 64QAM
شکل 3 نمای جلوی ماژول موج میلیمتری
شکل 4 نمای عقب ماژول موج میلیمتری
