جزئیات محصول:
|
| تعداد کانال:: | 2RX، 2TX | محدوده فرکانس:: | 0-6 گیگاهرتز |
|---|---|---|---|
| پهنای باند:: | حداکثر 160 مگاهرتز در هر کانال | ویژگی:: | چندین گزینه رابط پرسرعت (PCIe، dual 10 GigE، dual 1 GigE) |
| FPGA: | XC7K410T FPGA | ADC:: | 14 بیت |
| برجسته: | 2RX یونیورسال نرم افزار رادیو جانبی,نرم افزار رادیو جانبی نرم افزار 2TX,نرم افزار رادیو جانبی x310 |
||

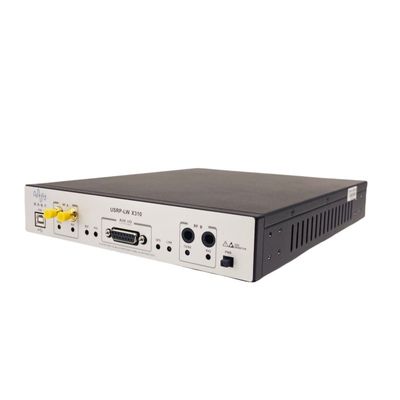

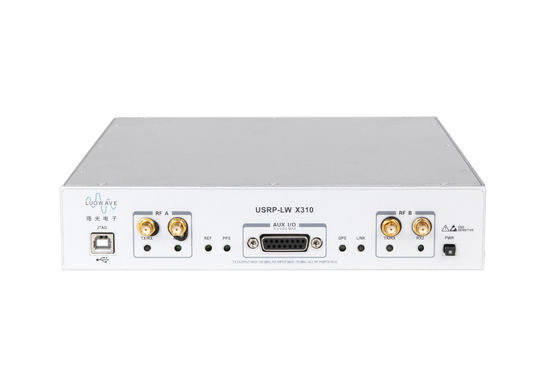

نرم افزار جهانی رادیو جانبی USRP-LW X310
بررسی اجمالی محصولات
USRP-LW X310 یک پلت فرم رادیویی تعریف شده نرم افزاری (SDR) با کارایی بالا و مقیاس پذیر برای طراحی و استقرار نسل بعدی سیستم های ارتباطی بی سیم است.معماری سخت‌افزار ترکیبی از دو اسلات تخت‌برد با پهنای باند گسترده است که DC - 6 گیگاهرتز را با حداکثر 160 مگاهرتز پهنای باند پایه، چندین گزینه رابط پرسرعت (PCIe، dual 10 GigE، dual 1 GigE) و یک Kintex- قابل برنامه‌ریزی توسط کاربر بزرگ ترکیب می‌کند. 7 FPGA در یک دسکتاپ مناسب یا ضریب فرم نیمه عریض 1U قابل نصب روی قفسه.علاوه بر ارائه بهترین عملکرد سخت افزاری در کلاس، معماری نرم افزار منبع باز X310 پشتیبانی از درایور UHD کراس پلتفرم را فراهم می کند و آن را با تعداد زیادی از چارچوب های توسعه پشتیبانی شده، معماری های مرجع و پروژه های منبع باز سازگار می کند.
ویژگی های اصلی
1. در قلب USRP-LW X310، XC7K410T FPGA اتصال پرسرعتی را بین تمام اجزای اصلی دستگاه از جمله قسمت‌های رادیویی، رابط‌های میزبان و حافظه DDR3 فراهم می‌کند.
2. هسته پیش‌فرض FPGA ارائه‌شده با UHD، همه بلوک‌های کاربردی را برای تبدیل پایین و تبدیل دیجیتال، تنظیم فرکانس دقیق و سایر عملکردهای DSP فراهم می‌کند که به آن اجازه می‌دهد با سایر دستگاه‌های USRP با استفاده از معماری UHD قابل تعویض باشد.
3. FPGA بزرگ Kintex-7 فضای اضافی را برای توسعه دهندگان فراهم می کند تا بلوک های DSP سفارشی را ترکیب کنند و با تعداد زیادی از چارچوب های توسعه پشتیبانی شده USRP، معماری های مرجع و پروژه های منبع باز سازگار است.
نمودار شماتیک
عملکرد دقیق:
پارامترهای فنی:
| دسته پارامتر | مقدار عددی | واحد | دسته پارامتر | مقدار عددی | واحد |
| ورودی خروجی | پارامترهای عملکرد RF هنگام جفت شدنباSBX-LW 120 | ||||
| ورودی ولتاژ DC | 12 | V | رد سیگنال/تصویر تک باند | -35/50 | dBc |
| مصرف برق | 45 | دبلیو | نویز فاز | ||
| تبدیل پارامترهای ماژول | 3.5 گیگاهرتز | 1.0 | درجه RMS | ||
| نرخ نمونه برداری ADC (حداکثر | 200 | MS/s | 1 مگاهرتز | 1.5 | درجه RMS |
| وضوح ADC | 14 | بیت ها | توان خروجی | ＞ 10 | dBm |
| نرخ نمونه برداری DAC | 800 | MS/s | یک نقطه رهگیری مرتبه سوم وارد کنید | 0 | دسی بل |
| وضوح DAC | 16 | بیت ها | شکل سر و صدا | 8 | دسی بل |
| با حداکثر نرخ میزبان (16b). | 200 | MS/s | مشخصات فیزیکی | ||
| دقت ارتعاش محلی | 2.5 | ppm | دمای عملیاتی | 0-55 | سی |
| دقت GPSDO قفل نیست | 20 | ppb | اندازه | 290×225×50 | میلی متر |
| وزن (2 برگ SBX-LW 120). | 1.8 | کیلوگرم | |||
خلاصه ای درباره محصول:
USRP-LW X310 انواع رابط های پرسرعت را برای انتخاب ارائه می دهد.در پنل جعبه، پورت اترنت گیگابیت ساده ترین راه برای اتصال است.برای کاربردهایی با پهنای باند زیاد و تأخیر کم، مانند تحقیقات PHY/MAC، LW X310 یک رابط باس کارآمد PCIe x4 برای این عملیات قطعی ارائه می‌کند.هنگامی که برنامه از سوابق شبکه یا پردازش چند نود استفاده می کند، پورت های 10G بهترین انتخاب هستند.USRP-LW X310 شامل بسیاری از ویژگی های اضافی است که به برخی از برنامه های بی سیم دیگر کمک می کند.به عنوان مثال، در طراحی FPGA، 1 گیگابایت DDR3 روی مادربرد می تواند به عنوان بافر داده و ذخیره سازی داده ها استفاده شود.GPSDO داخلی اختیاری یک مرجع فرکانس بسیار دقیق را هنگام همگام سازی با یک سیستم GPS با تاخیر همگام سازی کمتر از 50 ثانیه ارائه می دهد.به کاربر اجازه می‌دهد تا اجزای خارجی مانند تقویت‌کننده‌ها و سوئیچ‌ها را از طریق رابط GPIO کنترل کند، از ورودی‌هایی مانند محرک‌های رویداد پشتیبانی کند و سیگنال‌های اشکال زدایی را مشاهده کند.USRP-LW X310 همچنین دارای یک آداپتور داخلی JTAG است که به توسعه دهندگان این امکان را می دهد تا تصاویر جدید FPGA را به راحتی بارگیری و اشکال زدایی کنند.
محیط توسعه سیستم:
مقایسه عملکرد بین سری شبکه‌ای و FPGA سری X:
موجود در این تجهیزات:
1. USRP-LW X310
2. پورت شبکه گیگابیت
3. آداپتور SFP+Gigabit
4. منبع تغذیه
5. کابل USB2.0JTAG
6. چهار کابل SMA-Bulkhead
تست USRP-LW X310
گزارش تست بردهای X310 و 3 (WBX, SBX, UBX) را می‌توانید در جزئیات تخته‌های دختر مشاهده کنید.
